Замена Wi‑Fi карты Acer Nitro 5 AN515-53-55G9
Это руководство проведёт Вас через процесс замены выходящей из строя или неработающей Wi‑Fi карты в Acer Nitro 5 AN515-53-55G9. Если у Вас проблемы с подключением, их может решить установка новой Wi‑Fi карты.
Шаг 1

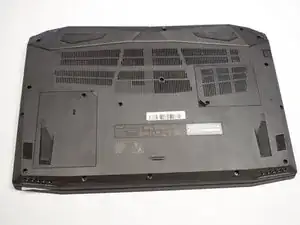

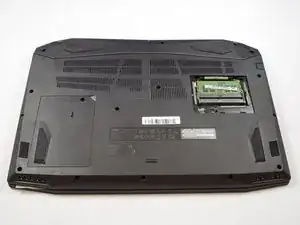

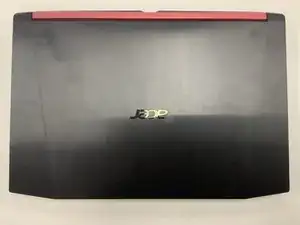

Переверните ноутбук таким образом, чтобы нижняя часть была обращена вверх.
Шаг 2

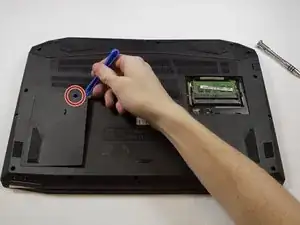

Отвинтите винт 9 мм в нижнем левом углу крышки отсека оперативной памяти крестовой отвёрткой Phillips #0.

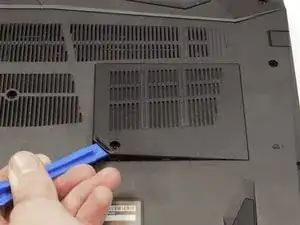

Снимите крышку отсека оперативной памяти, поддев её пластиковым инструментом для вскрытия.
Шаг 3
Отвинтите винт в отсеке для жёсткого диска крестовой отвёрткой Phillips #0.
Поднимите крышку отсека, используя пластиковый инструмент для вскрытия.
Шаг 4

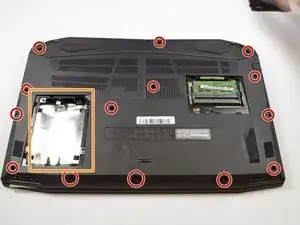

Отвинтите четырнадцать винтов 9 мм, удерживающих заднюю крышку, крестовой отвёрткой Phillips #0.
Перед снятием задней крышки извлеките жёсткий диск (если он установлен) из отсека.
В этом устройстве жёсткого диска не было, поэтому Ваше устройство может выглядеть иначе.
Шаг 5

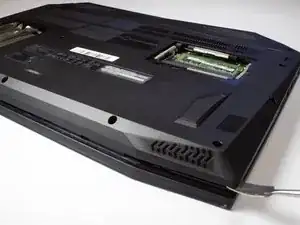

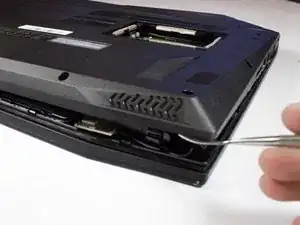

Осторожно снимите заднюю панель, поддев шпателем по стыкам по периметру.
Не пытайтесь силой отделить панель, чтобы не повредить её.
Шаг 6

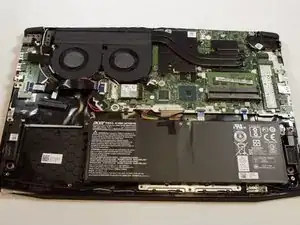

Снимите заднюю крышку после того, как все защёлки будут освобождены.
Шаг 7

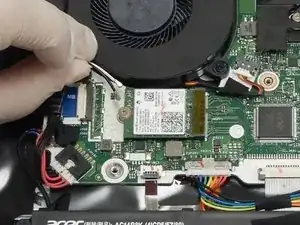

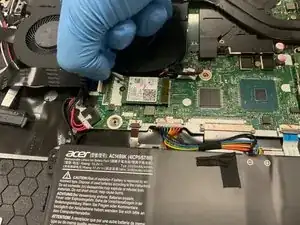

Отсоедините пальцами белый и чёрный кабели, подключенные к левой стороне Wi‑Fi карты.
Шаг 8

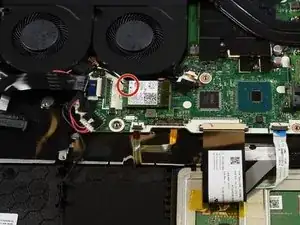

Отвинтите винт, фиксирующий Wi‑Fi карту, крестовой отвёрткой Phillips #0.
Шаг 9

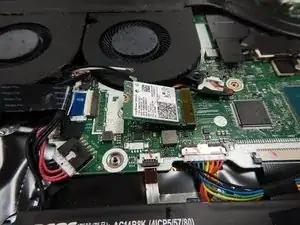

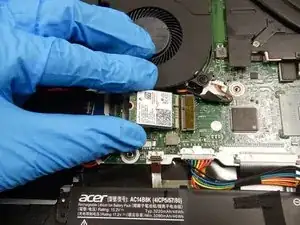

Сдвиньте Wi‑Fi карту из её разъёма.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
