Замена динамиков Acer Nitro 5 AN515-55-55M1

Ноутбуки

В этом руководстве показано, как заменить динамики в ноутбуке Acer Nitro 5 AN515-55-55M1. Неисправные динамики могут вызывать искажение звука, потрескивание или полное отсутствие звука. Замена динамиков восстанавливает корректное воспроизведение звука и помогает сохранить работоспособность ноутбука.

Прежде чем начать, убедитесь, что ноутбук полностью выключен и отсоединён от источника питания. Для выполнения ремонта потребуется снять нижнюю крышку и отключить хрупкие внутренние кабели — работайте медленно и аккуратно, чтобы не повредить материнскую плату или разъёмы динамиков.

Шаг 1

Убедитесь, что устройство выключено и отключено от питания.

Переверните устройство так, чтобы вниз была направлена нижняя часть.

Отвинтите 11 винтов в нижней крышке крестовой отвёрткой Phillips #1.

Шаг 2

Используйте крестовую отвёртку Phillips #1, чтобы вынуть одиннадцать винтов, крепящих нижнюю крышку.

Шаг 3

Убедитесь, что ноутбук полностью выключен и отключён от источника питания. Переверните ноутбук так, чтобы нижняя крышка была направлена вверх. Используйте крестовую отвёртку Phillips #1, чтобы вынуть одиннадцать винтов, крепящих нижнюю крышку. Следите за винтами — потеря одного из них усложнит сборку. Винты также могут отличаться по длине.

Шаг 4

Поднимите верхние левый и правый углы вверх и от корпуса.

Для этого может потребоваться усилие, при этом будут слышны резкие щелчки. Это нормально — пластиковые защёлки разъединяются.

Снимите панель с ноутбука.

Шаг 5

Вставьте инструмент для вскрытия iFixit в зазор по краю нижней крышки и аккуратно подденьте вверх, чтобы освободить пластиковые защёлки. Продвигайтесь по всему периметру, пока все защёлки не освободятся. Вы можете услышать громкие щелчки при disengage защёлок — это нормально. Поднимите нижнюю крышку и отложите её в сторону.

Шаг 6

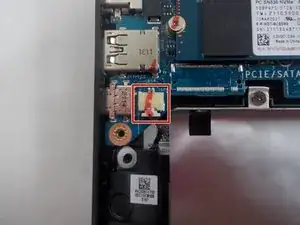

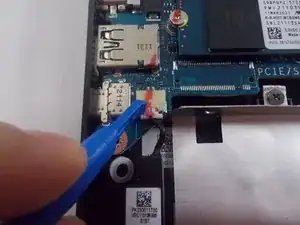

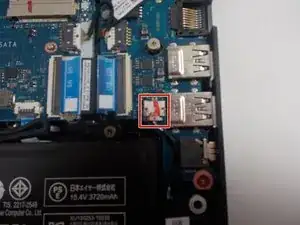

Найдите два разъёма динамиков на материнской плате. Используйте инструмент для вскрытия iFixit, чтобы аккуратно поддеть каждый разъём прямо вверх из гнезда. Внимание: возможен риск повреждения устройства. Не тяните за провода динамиков, прикладывайте давление только к пластиковым разъёмам.

Шаг 7

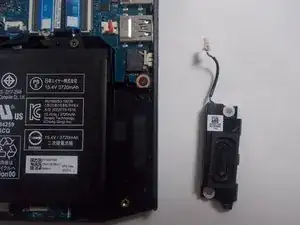

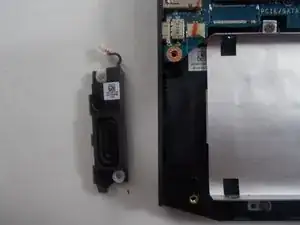

Поднимите каждый динамик прямо вверх из его корпуса. Если динамики закреплены клеем или лентой, аккуратно отогните её перед поднятием. Отложите динамики в сторону.
