Замена динамиков Acer Nitro 5 AN515-53-55G9

Перед началом замены убедитесь, что ноутбук выключен и отключен от сети.

Переверните ноутбук так, чтобы нижняя часть была обращена вверх.

Найдите лоток оперативной памяти на нижней стороне ноутбука.

Используйте отвертку Philips #0, чтобы вынуть винт 9 мм в нижнем левом углу крышки лотка оперативной памяти.

Снимите крышку лотка оперативной памяти, поддев её лопаткой.

Определите лоток жёсткого диска на левой стороне ноутбука.

Удалите винт с помощью отвертки Philips #0.

Поднимите крышку отсека, используя лопаткu.

Используйте отвертку Philips #0, чтобы вынуть винты 9 мм, удерживающие заднюю крышку.

Снимите винты с жёсткого диска и извлеките его из устройства.

Убедитесь, что вы извлекли жёсткий диск. Если при открытии задней крышки он остаётся на месте, это может повредить кабель и другие компоненты.

Осторожно снимите заднюю крышку устройства, обходя все края.

Не пытайтесь силой разъединять крышку, это может повредить её.

После снятия задней крышки компьютер будет выглядеть примерно так.

Батарея устройства находится в нижней средней части ноутбука в этой ориентации.

Найдите разъём батареи на материнской плате.

Сдвиньте разъём пальцами, чтобы отсоединить его.

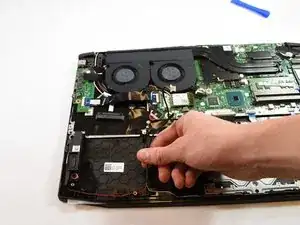

Извлеките батарею из устройства.

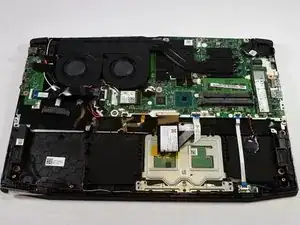

После извлечения батареи устройство должно выглядеть примерно так.

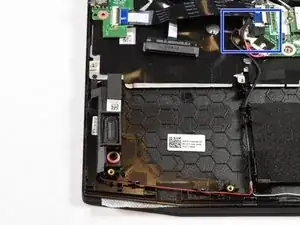

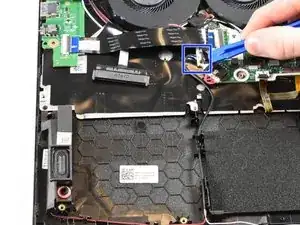

Найдите разъём для динамиков, отмеченный красным кругом.

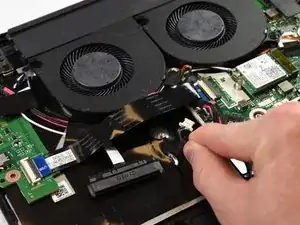

Отсоедините кабель от материнской платы, как показано.

Осторожно располагайте кабели, начиная от основного разъёма.

Не тяните кабель силой — он может порваться.

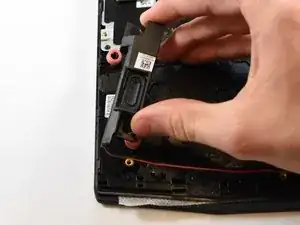

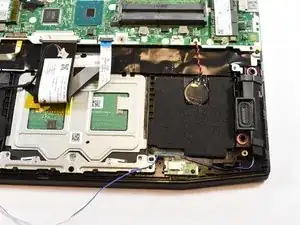

Поднимите левый динамик, как показано, чтобы извлечь его из устройства.

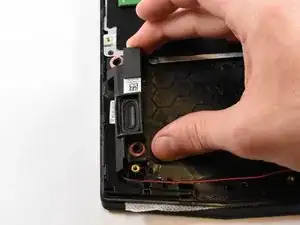

Резиновые втулки с динамика могут отслоиться. Их легко вернуть на место.

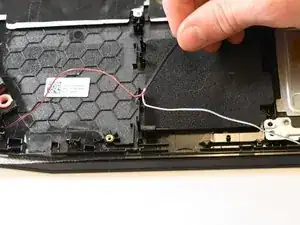

Продолжайте располагать кабель, следуя ему до правого динамика.

Не тяните провод силой — он может порваться.

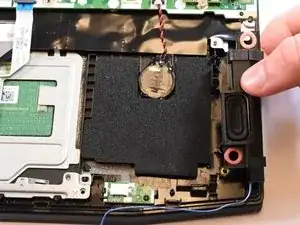

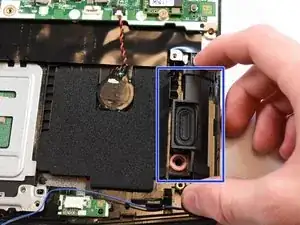

Найдите правый динамик в устройстве.

Поднимите динамик, чтобы извлечь его из устройства.

Резиновые втулки с динамика могут отслоиться. Их легко вернуть на место.
