Замена SSD в Acer Nitro 5 AN515-53-55G9
Используйте это руководство, чтобы заменить SSD в ноутбуке Acer Nitro 5 AN515-53-55G9. Этот ноутбук поставляется с установленным SSD; в этом руководстве показано, как заменить его на новый SSD.
Шаг 1
Убедитесь, что ноутбук выключен и отключён от питания перед началом замены.

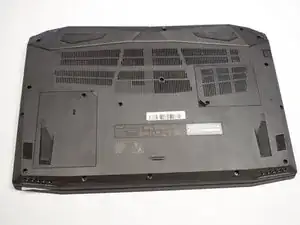

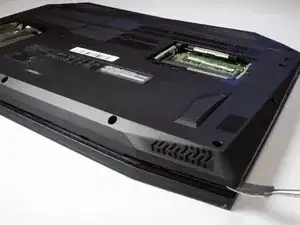

Переверните ноутбук так, чтобы нижняя часть была сверху.

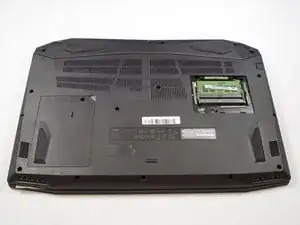

Определите лоток оперативной памяти (RAM) на нижней стороне ноутбука.
Шаг 2

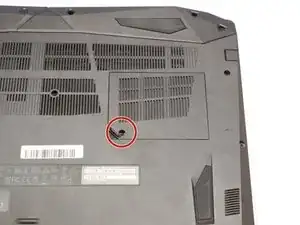

Используйте крестовую отвертку Phillips #0, чтобы удалить винт длиной 9 мм в левом нижнем углу крышки лотка оперативной памяти.

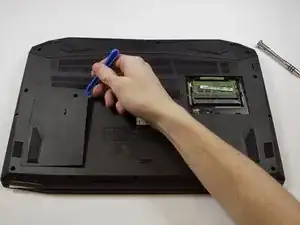

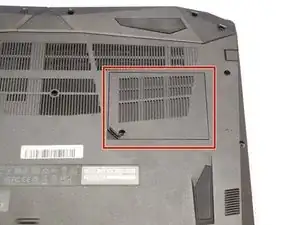

Снимите крышку лотка оперативной памяти, поддев её лопаткой.
Шаг 3

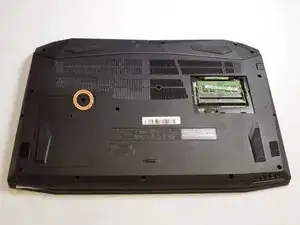

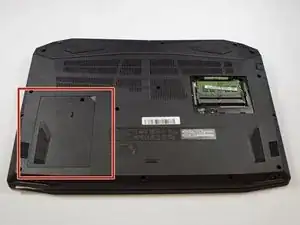

Найдите лоток жёсткого диска (Hard Drive) на левой стороне ноутбука.
Удалите винт крестовой отверткой #0.

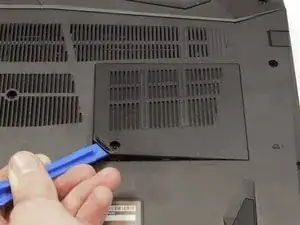

Поднимите крышку слота, используя лопаткu.
Шаг 4

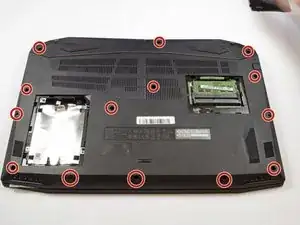

Используйте крестовую отвертку Phillips #0, чтобы удалить винты длиной 9 мм, удерживающие заднюю крышку на месте.
Удалите винты, фиксирующие жёсткий диск, и извлеките его из устройства.
Шаг 5
Убедитесь, что вы извлекли жёсткий диск. Если при снятии задней крышки жёсткий диск остался на месте, это может повредить кабель и другие компоненты.

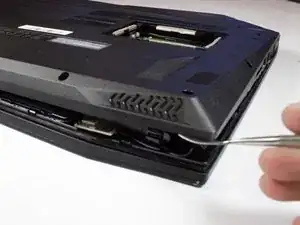

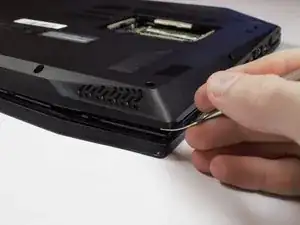

Осторожно снимите заднюю крышку с устройства, проходя по всем краям.
Не применяйте чрезмерную силу при разделении крышки, чтобы не повредить её.
Шаг 6

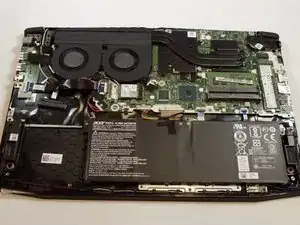

После снятия задней крышки компьютер будет выглядеть так.

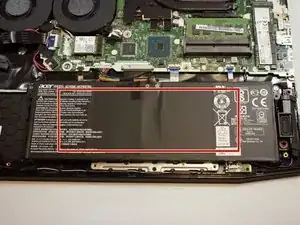

Аккумулятор устройства расположен в нижней центральной части ноутбука в этой ориентации.
Шаг 7

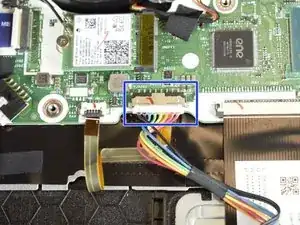

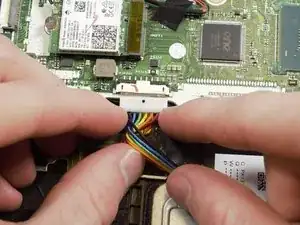

Найдите разъём подключения аккумулятора к материнской плате.
Используя пальцы, аккуратно вытащите разъём.
Шаг 8

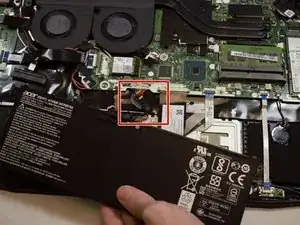

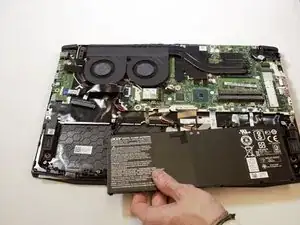

Извлеките аккумулятор из устройства.
Шаг 9

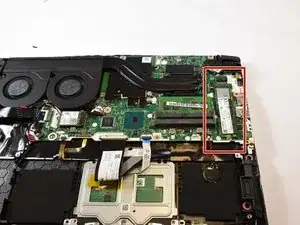

Найдите SSD в верхнем правом углу ноутбука.
Шаг 10

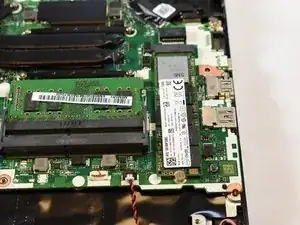

Используйте крестовую отвертку Phillips #0, чтобы удалить винт 3 мм, удерживающий плату SSD на месте.
После удаления винта SSD поднимется под углом.
Шаг 11

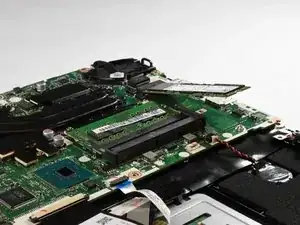

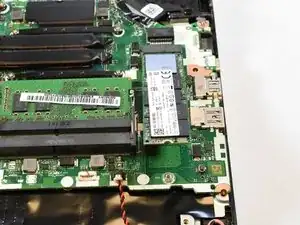

Сдвиньте SSD из его разъёма.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
