Замена вентилятора Acer Nitro 5 AN515-55-55M1

Убедитесь, что устройство выключено и отключено от сети питания.

Переверните устройство так, чтобы снизу оно было направлено вверх.

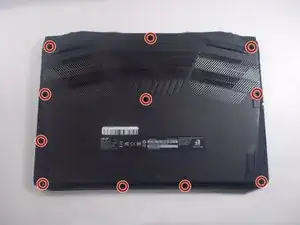

Снимите 11 винтов с нижней крышки, используя крестовую отвертку Phillips #1.

Используйте крестовую отвертку Phillips #1, чтобы удалить одиннадцать винтов, фиксирующих нижнюю крышку.

Убедитесь, что ноутбук полностью выключен и отключен от любого источника питания. Переверните ноутбук так, чтобы нижняя крышка была направлена вверх. Используйте крестовую отвертку Phillips #1, чтобы удалить одиннадцать винтов, фиксирующих нижнюю крышку. Отслеживайте винты, так как потеря одного может затруднить повторную сборку. Винты могут иметь разную длину.

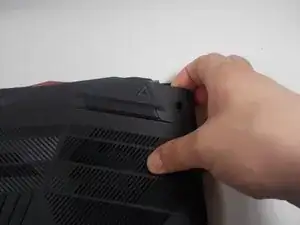

Поднимите верхние левый и правый углы вверх и от устройства.

Для этого может потребоваться приложить силу, при этом будут слышны резкие щелчки. Это нормально; это пластиковые защелки отсоединяются друг от друга.

Снимите панель с ноутбука.

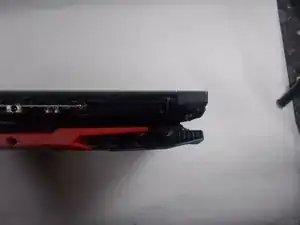

Вставьте инструмент для открытия iFixit в зазор вдоль одного края нижней крышки и аккуратно подденьте вверх, чтобы освободить пластиковые защелки. Продвигайтесь по краям до тех пор, пока все защелки не освободятся. Вы можете услышать громкие щелчки при отсоединении защелок, это нормально. Поднимите нижнюю крышку и отложите в сторону.

Найдите два разъема динамиков на материнской плате. Используйте инструмент для открытия iFixit, чтобы аккуратно поддеть каждый разъем прямо вверх из его гнезда. Осторожно: возможны повреждения устройства. Не тяните за провода динамиков, применяйте усилие только к пластиковым разъемам.

Поднимите каждый динамик прямо вверх из его посадочного места. Если динамики закреплены клеем или лентой, аккуратно отодвиньте её перед подъёмом. Отложите динамики в сторону.

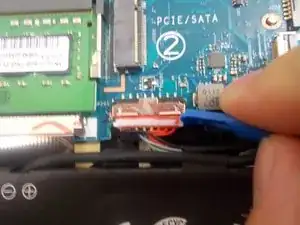

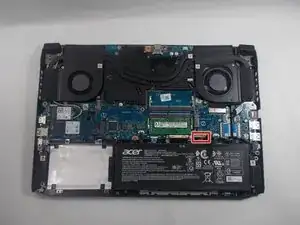

Используйте инструмент для открытия, чтобы отключить аккумулятор от материнской платы.

Удалите два винта крепления аккумулятора крестовой отверткой Phillips #1.

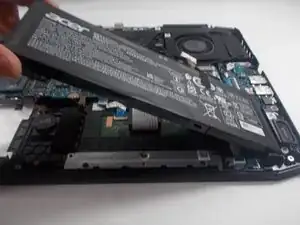

Снимите аккумулятор, потянув вверх и наружу с левой стороны.

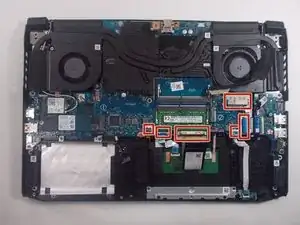

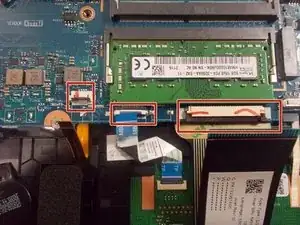

Отключите семь кабелей от материнской платы с помощью инструмента для открытия iFixit.

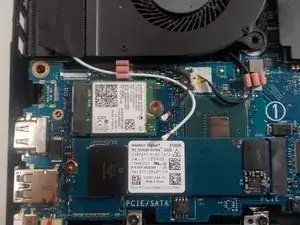

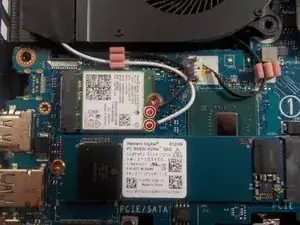

Используйте инструмент для открытия iFixit, чтобы поднять два кабеля антенн Wi‑Fi вверх и отвести их от платы Wi‑Fi.

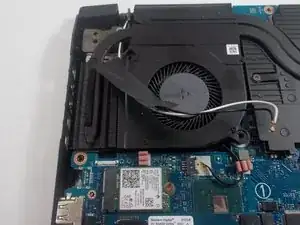

Удалите шесть винтов, окружающих вентилятор, используя крестовую отвертку Phillips #1.

Удалите два более коротких винта с материнской платы, используя крестовую отвертку Phillips #1.

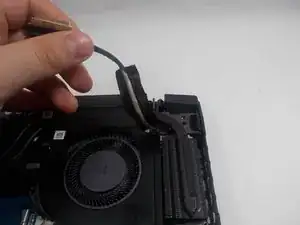

Поднимите провода, зафиксированные лентой, с вентилятора с правой и левой сторон.

Поднимите правую сторону материнской платы.

Кабелям может потребоваться направляющее действие, чтобы выйти из монтажных отверстий на материнской плате.

Продолжайте поднимать под углом, пока не появится упругость.

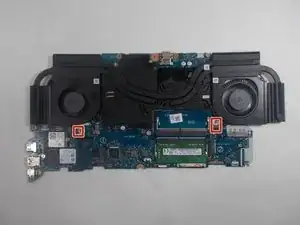

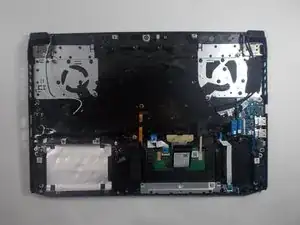

Снимите материнскую плату и вентиляторы с ноутбука.

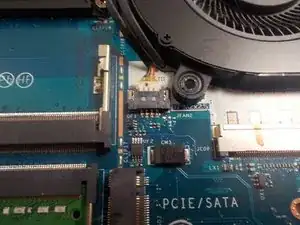

Отсоедините по два разъема вентиляторов с каждой стороны материнской платы с помощью инструмента для открытия.

На этом этапе оба вентилятора ослаблены и удерживаются только термолентой.

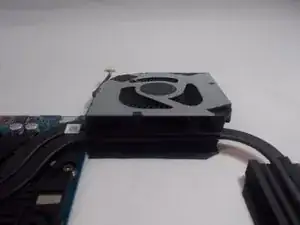

Поднимите оба вентилятора с каждой стороны и переложите тепловую трубку.

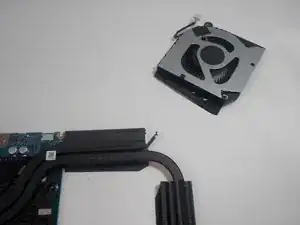

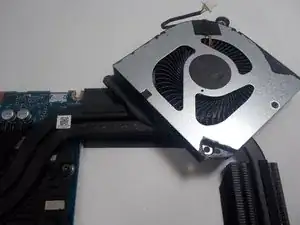

Оттяните вентилятор от тепловой трубки с обеих сторон материнской платы.

Лента отделится от тепловой трубки.
