Замена SSD в Acer Nitro 5 AN515-55-55M1

Убедитесь, что устройство выключено и отключено от питания.

Переверните устройство так, чтобы нижняя часть была обращена вверх.

Удалите 11 винтов с нижней части корпуса с помощью отвертки Phillips #1.

Используйте отвертку Phillips #1, чтобы удалить одиннадцать винтов, крепящих нижнюю крышку.

Убедитесь, что ноутбук полностью выключен и отключен от сети. Переверните ноутбук так, чтобы нижняя крышка была обращена вверх. Используйте отвертку Phillips #1, чтобы удалить одиннадцать винтов, крепящих нижнюю крышку. Следите за винтами, так как потеря одного может усложнить сборку. Винты также могут иметь разную длину.

Поднимите верхние левые и правые углы вверх и от устройства.

Это может потребовать усилия и будет сопровождаться резкими щелчками. Это нормально; пластмассовые зажимы отделяются друг от друга.

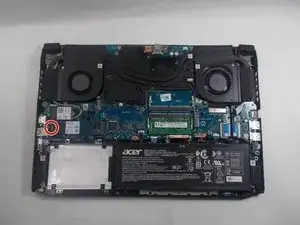

Снимите панель с ноутбука.

Вставьте инструмент для открытия iFixit в зазор вдоль одного из краев нижней крышки и аккуратно поднимите вверх, чтобы освободить пластиковые зажимы. Обходите края до тех пор, пока все зажимы не освободятся. Вы можете услышать громкие щелчки, когда зажимы отсоединяются, это нормально. Поднимите нижнюю крышку от ноутбука и отложите в сторону.

Найдите два соединителя динамиков на материнской плате. Используйте инструмент для открытия iFixit, чтобы аккуратно поднять каждый соединитель вверх из его разъема. Осторожно: существует риск повреждения устройства. Не тяните за провода динамиков, только нажимайте на пластиковые соединители.

Поднимите каждый динамик прямо вверх из его корпуса. Если динамики прикреплены каким-либо клеем или лентой, аккуратно отогните их назад перед подъемом. Уберите динамики в сторону.

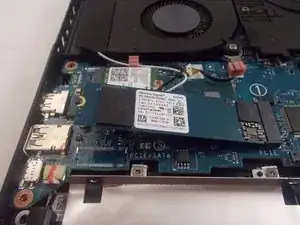

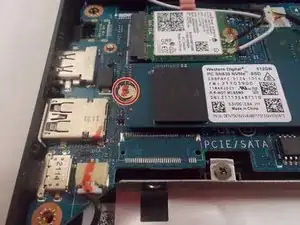

Удалите один винт с SSD с помощью отвертки Phillips #1.
