Замена материнской платы Lenovo Flex 3-1120

Положите компьютер так, чтобы нижняя панель была обращена вверх.

Найдите десять винтов Phillips длиной 6 мм вдоль краёв и в центре задней панели.

Удалите все десять винтов Phillips 6 мм отверткой Phillips размера 0.

Вставьте пластиковый инструмент для открывания в небольшой зазор под задней панелью.

Используйте пластиковый инструмент как рычаг, чтобы отделить нижнюю панель от корпуса компьютера.

Проведите инструментом вдоль кромок компьютера, пока нижняя панель полностью не отделится.

Вы можете начать отжимать нижнюю панель с любого края.

Снимите нижнюю панель с компьютера.

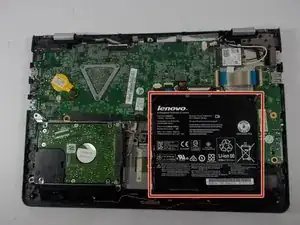

Найдите чёрную батарею в правом нижнем углу компьютера.

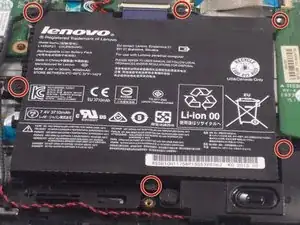

Найдите шесть винтов Phillips длиной 3,5 мм по краям батареи.

Удалите все шесть винтов отверткой Phillips размера 0.

Найдите разноцветные кабели питания, идущие непосредственно с верхней части батареи к материнской плате.

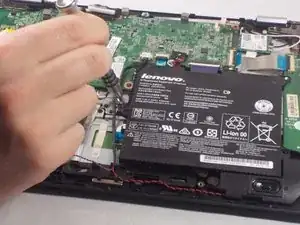

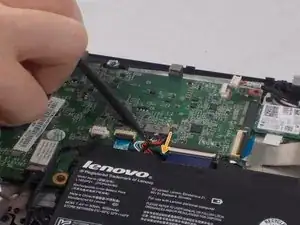

Используйте лопатку, чтобы сдвинуть кабели питания вниз и от разъёма на материнской плате.

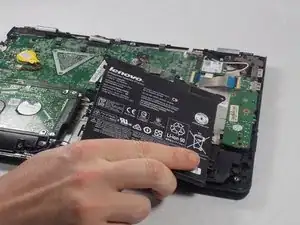

Поднимите батарею и извлеките её из компьютера.

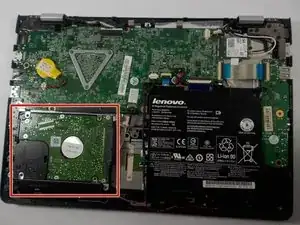

Найдите жёсткий диск в левом нижнем углу компьютера.

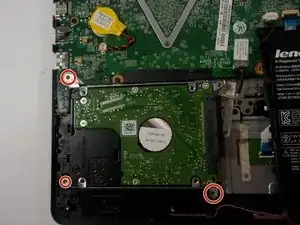

Найдите три винта Phillips длиной 3,5 мм в углах жёсткого диска.

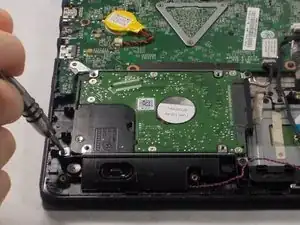

Удалите три винта отверткой Phillips размера 0.

Проследите провод от правой стороны жёсткого диска, чтобы определить, где диск подключается к материнской плате.

Снимите полоску ленты, фиксирующую провод к корпусу компьютера.

Вытяните разъём из его порта на материнской плате.

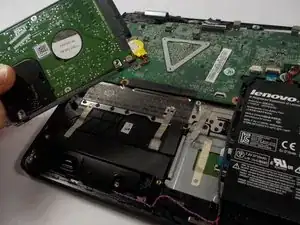

Поднимите жёсткий диск и извлеките его из компьютера.

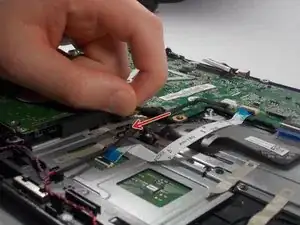

Найдите кабель питания в правом верхнем углу материнской платы.

Удалите кабель питания, осторожно сдвигая каждую сторону кабеля из разъёма. Чередуйте левую и правую стороны кабеля, пока он не отсоединится.

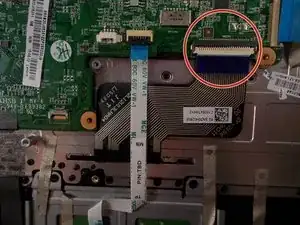

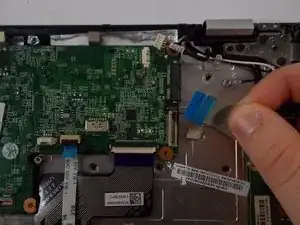

Найдите ленточный кабель с синей вставкой. Кабель подключён к правому краю материнской платы.

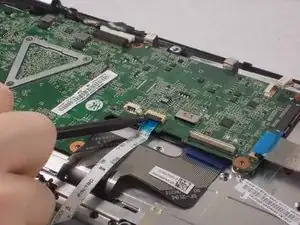

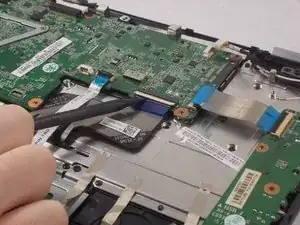

Поднимите чёрный фиксатор лопаткой.

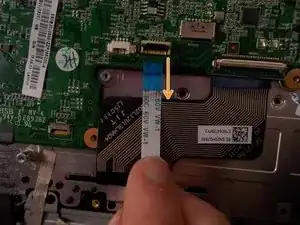

Потяните за синюю вставку влево, чтобы снять кабель.

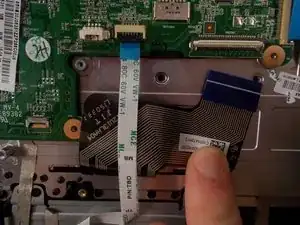

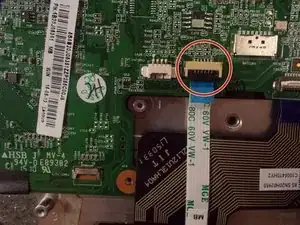

Найдите чёрный ленточный кабель в правом нижнем углу материнской платы.

Поднимите белую защёлку на конце кабеля, который подключается к материнской плате.

Сдвиньте кабель вниз, чтобы отключить его от материнской платы.

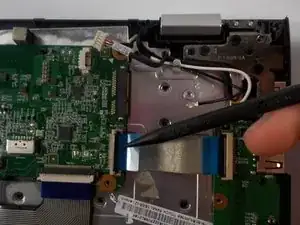

Найдите белый ленточный кабель с синей вставкой слева от чёрного ленточного кабеля.

Поднимите чёрный фиксатор, удерживающий кабель в материнской плате.

Вытяните кабель из его порта на материнской плате.

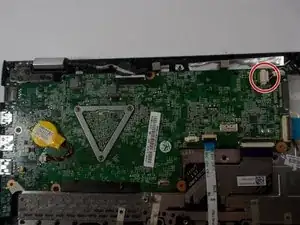

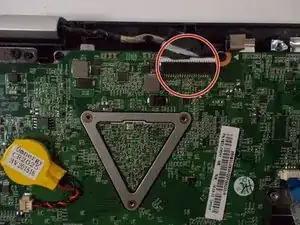

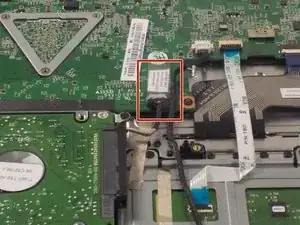

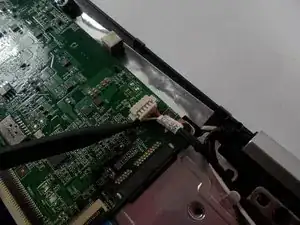

Найдите белый разъём на верхней кромке материнской платы.

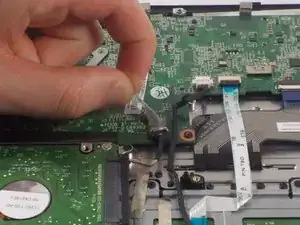

Просто потяните провод рукой в сторону от материнской платы, чтобы отключить его.

Можно также использовать лопатку для снятия кабеля, но это не обязательно.

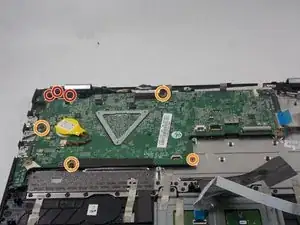

Найдите три винта 4,5 мм, которыми крепится кронштейн в левом верхнем углу материнской платы.

Найдите четыре винта 3,5 мм, удерживающие материнскую плату на месте.

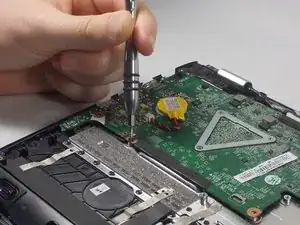

Удалите все винты отверткой Phillips размера 0.

Найдите металлический кронштейн, прикрепляющий материнскую плату к верхнему левому углу компьютера.

Поднимите металлический кронштейн, поддев его и оттянув от материнской платы.

Оттяните материнскую плату от кронштейна, чтобы отделить их друг от друга.

Эти действия возможно потребуется выполнять одновременно, чтобы извлечь материнскую плату из кронштейна. Детали могут легко застрять.

Не тяните материнскую плату с чрезмерной силой. Материнская плата может быть повреждена при неаккуратном обращении.

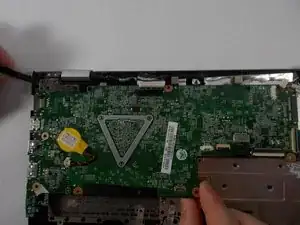

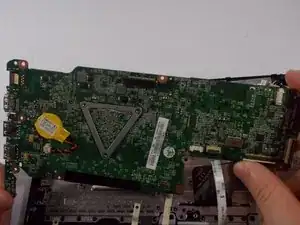

Поднимите материнскую плату и извлеките её из корпуса компьютера.
