Замена верхней панели (не сенсорной) Dell Chromebook 3100

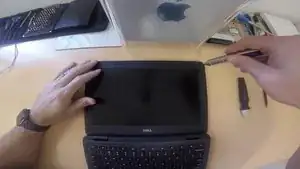

Сначала откройте Chromebook так, чтобы ЖК-экран был обращён к Вам. Это даст доступ к винтам ободка.

Снимите 4 винта ободка, расположенные в каждом углу. Можно использовать крестовую отвертку Phillips #0.

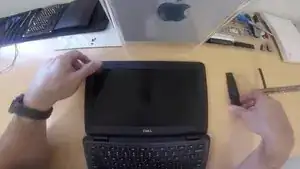

Отделите рамку ободка от верхней панели с помощью пластиковой лопатки или любого другого прижимного инструмента.

Примечание* Будьте осторожны вдоль нижней части ободка, поскольку в этой области больше всего клея. Постарайтесь сохранить как можно больше чёрной ленты, покрывающей низ ЖК-экрана.

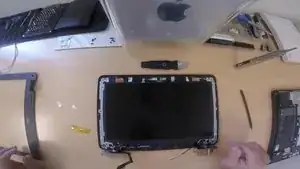

Снимите 4 винта ЖК-экрана, расположенные в каждом углу, с помощью крестовой отвертки Phillips #0.

Поднимите ЖК-экран из верхней панели и переверните его, чтобы получить доступ к 30-контактному разъёму ЖК-экрана.

Отключите 30-контактный разъём ЖК-экрана, расположенный на задней стороне экрана.

Примечание* Осторожно снимайте ленту с разъёма кабеля ЖК-экрана. Вам нужно будет повторно использовать эту ленту при установке экрана в новую верхнюю панель.

Переверните Chromebook, чтобы получить доступ к винтам задней крышки. Это подготовит устройство к следующему шагу.

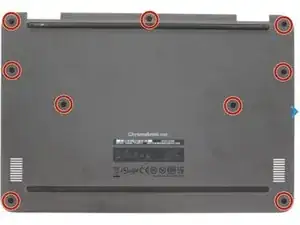

Снимите 9 винтов с задней крышки крестовой отверткой Phillips #0. ПРИМЕЧАНИЕ* Не обязательно выкручивать винты полностью — достаточно ослабить их, чтобы снять крышку.

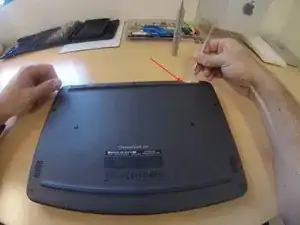

После ослабления всех 9 винтов начните поддевать заднюю крышку металлической или пластиковой лопаткой. Я предпочитаю начинать с области верхнего правого шарнира. (См. фото)

Снимите 6 винтов шарниров крестовой отверткой Phillips #0.

После снятия винтов приподнимите верхнюю панель (palmrest) немного вверх, чтобы оба металлических шарнира встали в вертикальное положение. Это поможет при последующем отделении верхней панели от корпуса.

Снимите 1 винт крепления Wi‑Fi.

Отключите чёрный и белый Wi‑Fi провода.

Снимите 1 винт крепления разъёма ЖК-экрана.

Отключите кабель ЖК-экрана от материнской платы.

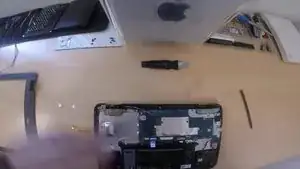

Отделите верхнюю панель корпуса (palmrest) от лежащей под ней верхней крышки. Это подготовит к следующему шагу.

Снимите 2 винта, расположенные внизу каждого металлического шарнира.

Снимите средний винт, расположенный по центру каждого шарнира.

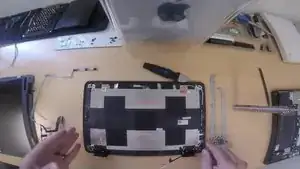

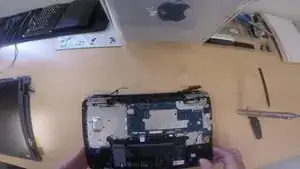

Поднимите и извлеките оба металлических шарнира из верхней панели.

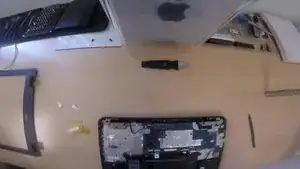

Извлеките камеру из центральной части верхней панели вместе с кабелем ЖК-экрана. Можно оставить камеру подключённой к кабелю — так удобнее.

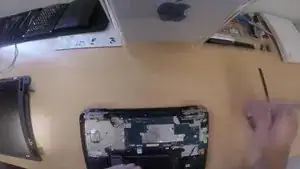

Поменяйте старую верхнюю панель Chromebook на новую и подготовьтесь к следующим шагам. Это руководство предназначено для верхних панелей, которые включают только чёрный и белый провода Wi‑Fi.

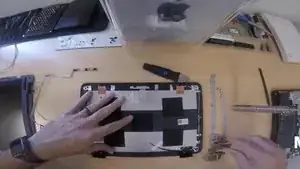

Выровняйте левый и правый металлические шарниры в верхней панеле.

Установите 1 винт в середину каждого металлического шарнира.

Установите по 2 винта в нижний угол каждого металлического шарнира.

Сначала установите камеру в центр верхней панели.

Затем проложите кабель вниз к левому нижнему шарниру.

Сначала подключите разъём кабеля ЖК-экрана к задней стороне экрана. При наличии заранее подготовленной клейкой ленты — установите её обратно.

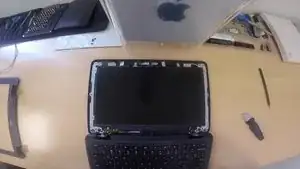

Во-вторых, установите ЖК-экран обратно в верхнюю панель до тех пор, пока он не станет заподлицо и правильно выровнится.

Примечание* Внизу, в области левого нижнего шарнира, вы найдёте новые клейкие полоски на кабеле камеры/ЖК-экрана. Эти небольшие клейкие вкладки можно использовать, чтобы прижать кабель к верхней панели.

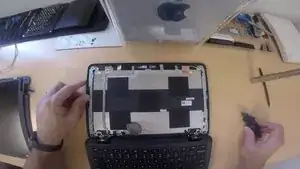

Соедините верхнюю панель корпуса (palmrest) с верхней крышкой. Это подготовит к следующему шагу.

Установите 6 винтов шарниров, расположенных в каждом верхнем углу.

Подключите чёрный и белый провода Wi‑Fi.

Установите крепление проводов Wi‑Fi.

Подключите кабель ЖК-экрана к материнской плате.

Установите крепление разъёма ЖК-экрана.

Установите заднюю крышку и затяните все 9 винтов.

После установки задней крышки переверните Chromebook и откройте его так, чтобы ЖК-экран был обращён к Вам. Это подготовит к последнему шагу.

Сначала убедитесь, что кабели ЖК-экрана правильно проложены в области левого нижнего шарнира, чтобы ободок мог правильно соединиться.

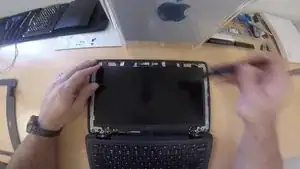

Во-вторых, выровняйте ободок, начиная с двух нижних накладок шарниров. Затем продолжайте защёлкивать ободок по периметру, продвигаясь вокруг рамки.
