Замена нетачпада (Trackpad) в Dell Chromebook 3100

Удалите 9 винтов с задней крышки крестовой отвёрткой Phillips #0. ПРИМЕЧАНИЕ* Винты не обязательно выкручивать полностью — достаточно ослабить их настолько, чтобы снять крышку.

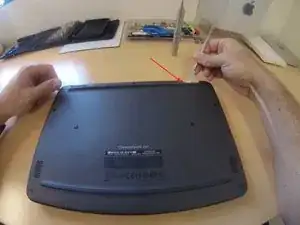

После ослабления всех 9 винтов начните аккуратно поддевать заднюю крышку металлической или пластиковой лопаткой. Я обычно начинаю с области верхней правой петли. (См. фото)

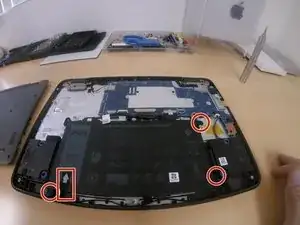

Удалите 3 винта, крепящие аккумулятор, крестовой отвёрткой Phillips #0.

Временно отсоедините наклейку в левом нижнем углу аккумулятора. Её потребуется подключить при установке нового аккумулятора.

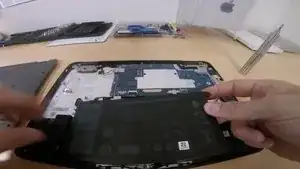

Поднимите аккумулятор из области подставки для рук. При извлечении может ощущаться сопротивление — под аккумулятором в верхнем левом углу есть кусок двустороннего скотча. (См. видео)

Отключите кабель питания аккумулятора от материнской платы.

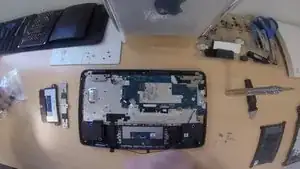

Удалите любой проводящий клеящийся скотч в области трекпада.

Примечание* — Сохраните эти маленькие полоски скотча, они пригодятся при повторной установке. Они помогают блокировать небольшие накопления статического электричества при использовании поверхности трекпада.

Отодвиньте провод динамика от области трекпада.

Затем отсоедините шлейф данных трекпада.

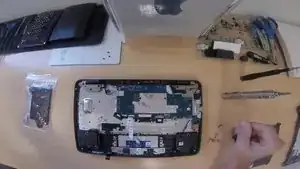

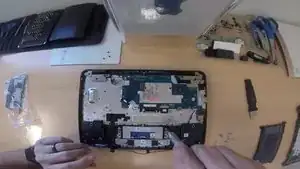

Удалите 6 винтов, крепящих трекпад, крестовой отвёрткой Phillips #0.

Снимите монтажную скобу подвески трекпада с трекпада.

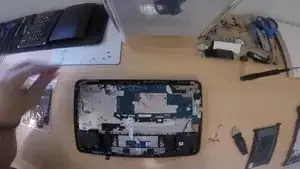

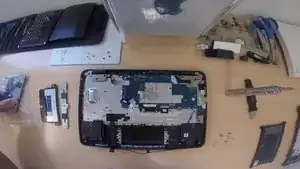

Извлеките трекпад из подставки для рук.

Достаньте новый трекпад из упаковки.

Снимите защитную плёнку с поверхности трекпада.

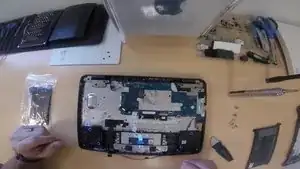

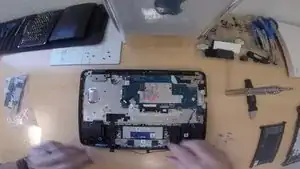

Выровняйте трекпад так, чтобы он плотно сел в вырез подставки для рук.

Установите вторую часть трекпада — маленькую монтажную скобу подвески. Эта скоба обеспечивает функцию щелчка трекпада.

После выравнивания и плотной посадки трекпада и скобы в подставке для рук подключите шлейф данных трекпада.

Проложите кабель динамика под трекпадом. Можно использовать небольшие резиновые зажимы, предустановленные в подставке для рук.

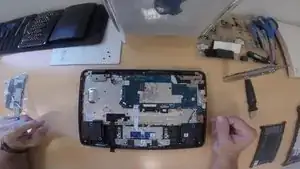

Вновь установите 6 винтов трекпада крестовой отвёрткой Phillips #0.

Повторно приложите весь проводящий скотч к трекпаду.

Примечание* — расположите половину каждой полоски скотча на бронзовых участках трекпада, а другую половину — на серебристой металлической части. Это помогает уменьшить влияние небольших разрядов статического электричества при использовании трекпада.
