Замена материнской платы Dell Chromebook 3100

Переверните ноутбук так, чтобы была видна нижняя панель.

Ослабьте девять винтов на задней панели с помощью крестовой отвёртки Phillips #0.

С помощью приспособления для раскрытия корпуса аккуратно подденьте заднюю панель и отожмите её от корпуса ноутбука.

Отверткой Phillips #0 снимите винты, крепящие аккумулятор.

Отключите аккумулятор от материнской платы, аккуратно потянув за разъёмный кабель в верхней части аккумулятора.

Осторожно извлеките аккумулятор.

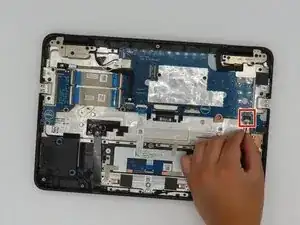

Осторожно отключите кабель, соединяющий динамики с материнской платой, аккуратно потянув его.

Подденьте серый защёлкнувшийся фиксатор пальцем или монтажной лопаткой со стороны, ближайшей к вам, и поднимите его.

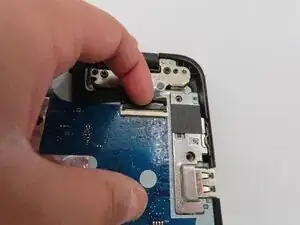

Извлеките кабель EDP из порта, аккуратно потянув его на себя.

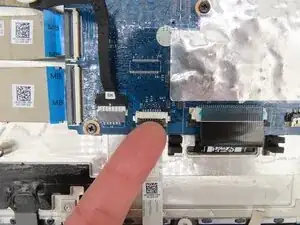

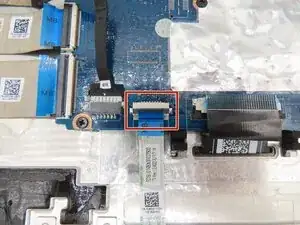

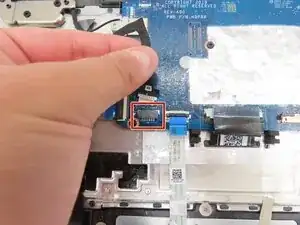

Подденьте серый фиксатор кабеля тачпада пальцем или монтажной лопаткой, чтобы поднять его вверх.

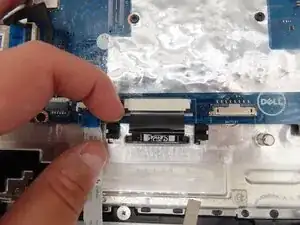

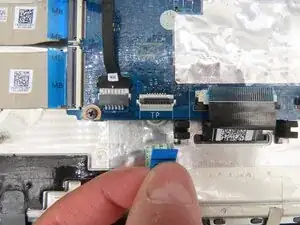

Осторожно выньте ленточный кабель, потянув его.

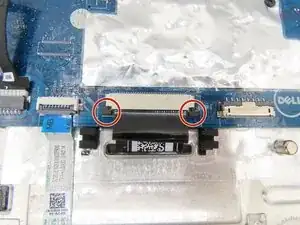

Пальцем или монтажной лопаткой аккуратно потяните два тёмно-серых фиксатора на себя до освобождения.

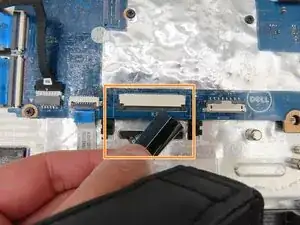

Осторожно извлеките ленточный кабель клавиатуры, потянув его.

Снимите кабель материнской платы, аккуратно потянув его.

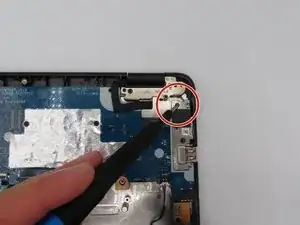

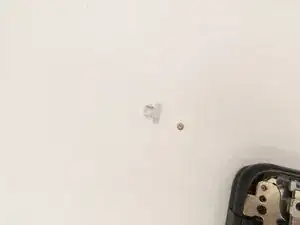

Отверткой Phillips #0 снимите 3 мм винт, удерживающий кронштейн с разъёмом EDP.

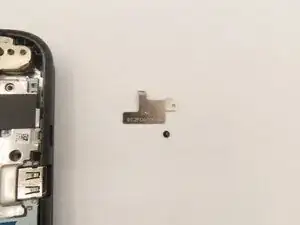

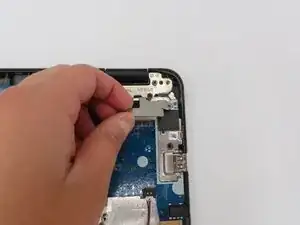

Снимите металлическую пластину.

Отверткой Phillips #0 снимите 3 мм винт, удерживающий металлическую пластину, прикрывающую модуль беспроводной связи.

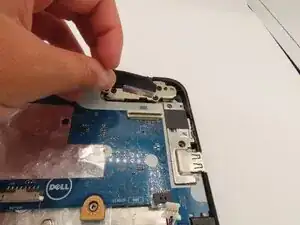

Снимите металлическую пластину.

Отключите два тонких антенных кабеля, подключенных к модулю беспроводной связи, аккуратно поддев и потянув их вверх на себя.

Поднимите серые фиксаторы ленточных кабелей.

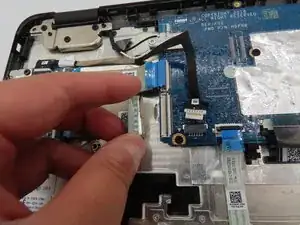

Осторожно извлеките оба кабеля, потянув их.

Отверткой Phillips #0 удалите четыре 3 мм винта, крепящие материнскую плату.

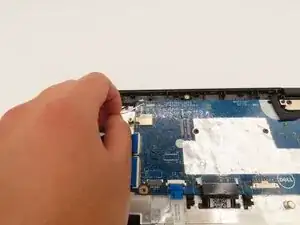

Снимите материнскую плату, аккуратно сдвинув её влево, а затем вверх, чтобы освободить внешний порт.
