Замена платы ввода-вывода Dell Chromebook 3100

Это инструкция по удалению платы ввода-вывода на Dell Chromebook 3100.

Обратите внимание, что удаление батареи не требуется для этой инструкции, но настоятельно рекомендуется.

Шаг 1

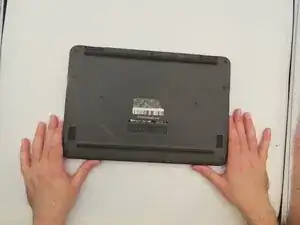

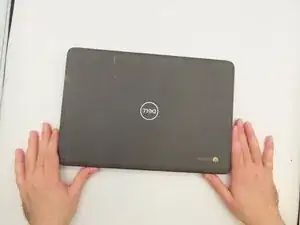

Переверните ноутбук так, чтобы его нижняя часть была направлена вверх.

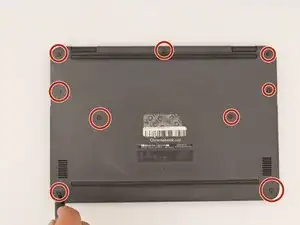

Ослабьте девять винтов на задней панели с помощью отвертки Phillips #0.

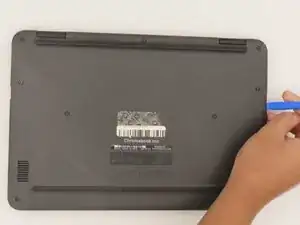

Отделите заднюю панель от остальной части ноутбука с помощью инструмента для открытия iFixit.

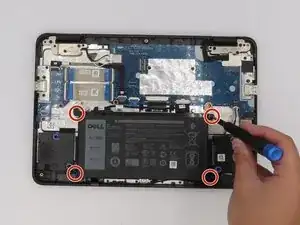

Удалите винты, прикрепленные к батарее, с помощью отвертки Phillips #0.

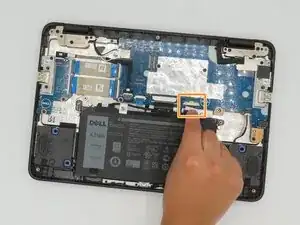

Отключите батарею от материнской платы, аккуратно потянув за кабель разъёма в верхней части батареи.

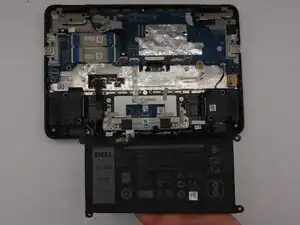

Аккуратно удалите батарею.

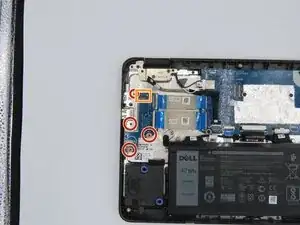

Удалите винты с платы ввода-вывода с помощью отвертки Phillips #0.

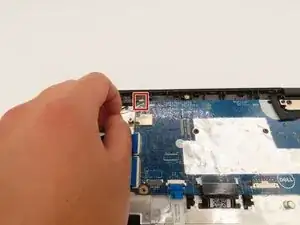

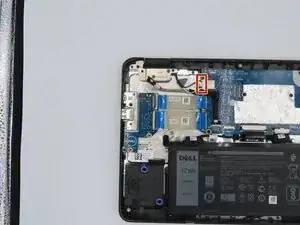

Аккуратно отключите силовой кабель платы ввода-вывода, помеченный "IO" и "MB".

Аккуратно отключите соединительные кабели платы ввода-вывода, слегка нажав и отложив их с материнской платы.

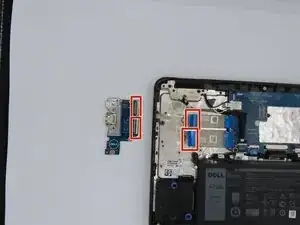

Удалите кабели материнской платы с платы ввода-вывода и отложите плату ввода-вывода в сторону.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке с новой платой ввода-вывода.

Перевод руководства с ifixit.com
