Замена экрана Dell Chromebook 3100

Ослабьте 9 винтов на нижней крышке крестовой отверткой Phillips #1. ПРИМЕЧАНИЕ: Не нужно полностью выкручивать винты. Они останутся прикреплёнными к крышке.

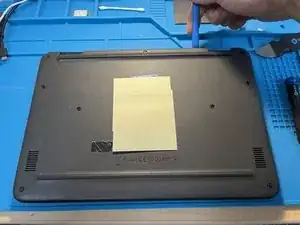

После того как все винты ослаблены, используйте инструмент для вскрытия, чтобы поддеть крышку и отойти от рамки. ПРИМЕЧАНИЕ: Я предпочитаю начинать возле петель, как показано на фотографиях. Там есть зазор, дающий достаточный рычаг для открытия крышки.

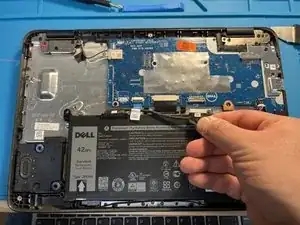

Найдите ленту, соединяющую аккумулятор с основной платой. Крепко возьмитесь за прикреплённую тканевую часть и потяните от основной платы.

Откройте Chromebook и снимите чёрные пластиковые заглушки над винтами. Они приклеены тонким слоем клея. Я обнаружил, что пинцет лучше всего подходит, чтобы поддеть заглушку.

После снятия небольших заглушек, выкрутите четыре (4) винта, удерживающих рамку экрана.

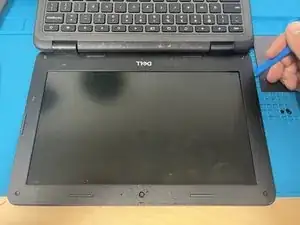

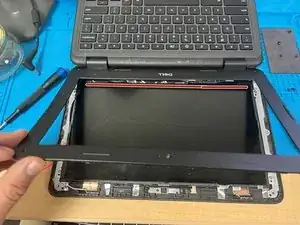

Используя инструмент для вскрытия, начните работать по сторонам рамки экрана, чтобы освободить защёлки.

ВАЖНО: В нижней части экрана нанесён более сильный клей (показано на третьем изображении под логотипом "Dell"). Если у вас есть фен или тепловая пушка, вы можете смягчить клей для облегчения снятия. В противном случае придётся работать лопаткой, чтобы отделить рамку.

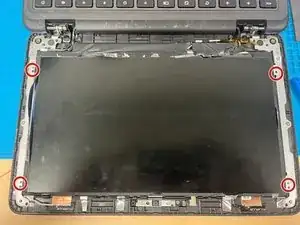

Снимите четыре (4) винта, крепящие экран к рамке.

Поднимите экран и положите его на клавиатуру. Будьте осторожны, не тяните экран слишком далеко, чтобы не повредить провода.

Снимите клеевую накладку, чтобы открыть разъём.

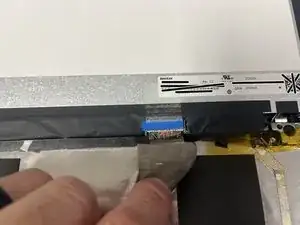

Найдите защёлку, удерживающую разъём на месте. Она отмечена чёрным и её нужно поднять, чтобы вынуть разъём. (Показано на втором изображении со стрелкой.)

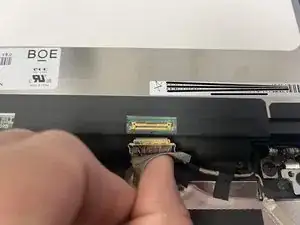

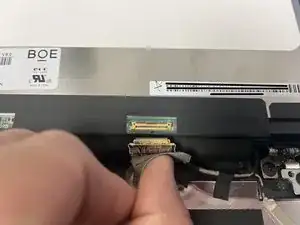

Возьмитесь за провода и аккуратно потяните, чтобы отсоединить их от экрана.

Подключайте новый экран в обратном порядке.

Установите новый экран на место и прикрутите его к рамке. Обязательно снимите любую защитную плёнку с экрана перед установкой рамки обратно.
