Замена вентилятора ноутбука Toshiba Satellite A85-S107 15"

Выключите ноутбук.

Отключите сетевой кабель от ноутбука. В противном случае возможен электрический удар.

Переверните ноутбук и расположите его так, чтобы аккумулятор был обращён к Вам, а передняя часть — от Вас, как показано на схеме.

Разблокируйте аккумулятор, сдвинув показанную защёлку вправо

Эта защёлка зафиксируется на месте.

Сдвиньте показанную защёлку влево и удерживайте её в этом положении.

Эта защёлка не фиксируется на месте, как в первом шаге.

Разместите большой палец на выемках аккумулятора, как показано.

Удерживая за выемки, потяните аккумулятор на себя и от ноутбука.

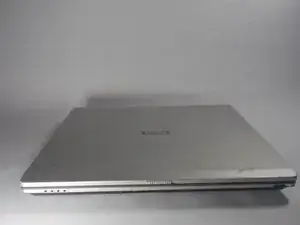

Переверните ноутбук так, чтобы передняя защёлка ноутбука была обращена к Вам.

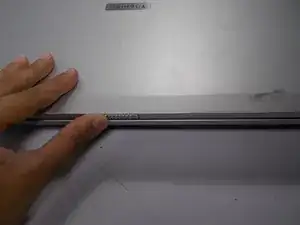

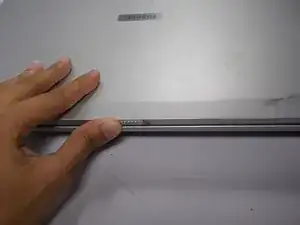

Разблокируйте ноутбук, сдвинув переднюю защёлку вправо.

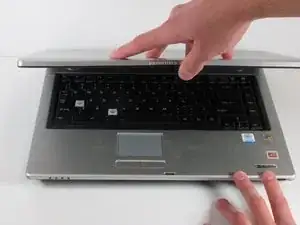

Откройте ноутбук, поднимая экран вверх и удерживая защёлку на месте.

Поместите ноутбук на левый бок так, чтобы оптический привод был вверху, а экран открыт полностью.

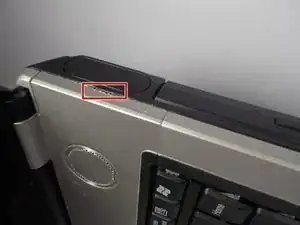

Найдите прямоугольный паз на боковой стороне ноутбука прямо над оптическим приводом.

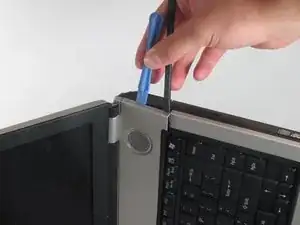

Вставьте плоский конец лопатки в прямоугольный паз.

Вставьте инструмент для открывания в прямоугольный паз вместе с лопаткой.

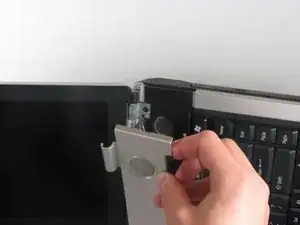

Подденьте верхнюю часть корпуса ноутбука (над клавиатурой), содержащую динамики, используя и лопатку, и инструмент для открывания, чтобы отжать корпус от компьютера.

Когда верхняя часть корпуса отщёлкнется, снимите её руками.

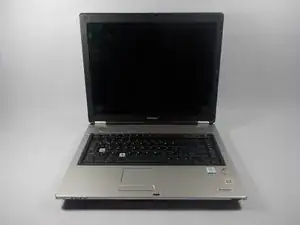

Разместите ноутбук на ровной поверхности так, чтобы клавиатура была обращена к Вам.

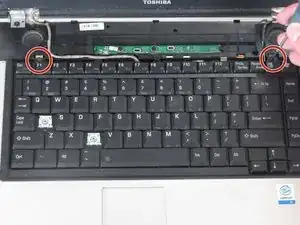

Удалите два винта Phillips #1 длиной 5 мм, которые фиксируют клавиатуру.

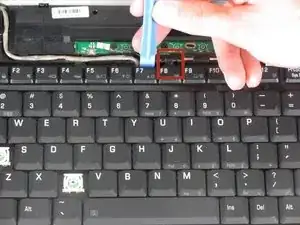

Отожмите пластиковую защёлку в верхней части клавиатуры с помощью пластиковой лопатки, чтобы приподнять верх клавиатуры.

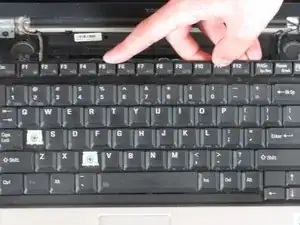

Поднимите клавиатуру с заднего края, где находятся функциональные клавиши.

Сдвиньте клавиатуру в сторону экрана.

Будьте осторожны, чтобы не вырвать шлейф из разъёма.

Это может повредить Ваш ноутбук.

Выньте шлейф, соединяющий клавиатуру с компьютером, из его разъёма.

Перед тем как тянуть, попытайтесь держать шлейф как можно ближе к разъёму, чтобы предотвратить его разрыв.

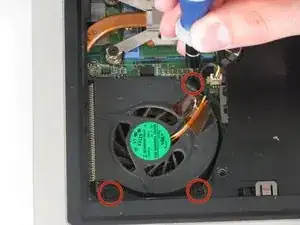

Найдите и удалите три винта Phillips #0 длиной 5 мм.

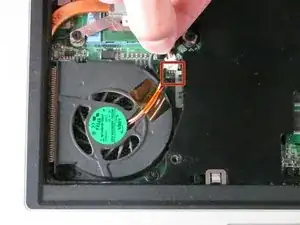

Выньте край белого провода-клипсы из его разъёма.

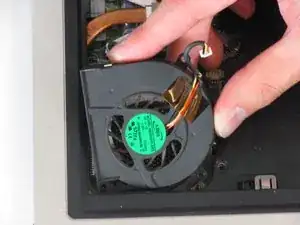

Достаньте вентилятор, поднимая его из посадочного места.
