Замена материнской платы Toshiba Satellite A75-S226

Убедитесь, что фиксатор батареи в положении «разблокировано».

Сдвиньте кнопку влево.

Поднимите батарею и извлеките её из компьютера.

Выверните два винта 5.62 мм с крышки оптического привода.

Снимите крышку оптического привода.

Для подъёма из паза может помочь пластиковый медиатор или ноготь.

Используя выемку, вытолкните оптический привод из ноутбука для его извлечения.

Выверните винт 8.6 мм.

Нажмите на нижний левый угол CD-привода, пока привод не выступит из корпуса.

Когда значительная часть привода появится справа, аккуратно вытяните его полностью.

Выверните винт 5.75 мм с крышки панели.

Переверните ноутбук экраном вниз.

Подденьте крышку панели пластиковым медиатором и приподнимите её.

Выверните винт 5.64 мм снизу перекладины.

Снимите перекладину.

С помощью пластикового медиатора отсоедините коннекторы чёрного и белого антенных проводов от модуля Wi‑Fi.

Учтите, что чёрный провод подключён к порту, маркированному «main».

Сдвиньте защёлки пальцами от разъёма карты памяти.

Извлеките модуль Wi‑Fi пальцами.

С помощью пластикового медиатора приподнимите верхнюю панель по всей длине клавиатуры, пока она не ослабнет.

Сначала может быть полезно поддеть задние крышки петель, чтобы освободить их. Затем вставьте медиатор под боковые стороны и передний край верхней панели.

Снимите верхнюю панель, выжав её из верхнего левого гнезда, затем проделайте то же самое с правой стороны.

Выверните два винта 3.67 мм в верхних углах клавиатуры.

Пальцами приподнимите клавиатуру сверху.

Не пытайтесь полностью снять клавиатуру — она всё ещё подключена к материнской плате.

Отсоедините кабель, соединяющий клавиатуру с материнской платой.

Обратите внимание на фиксирующие защёлки по обеим сторонам разъёма лентового кабеля — они отодвигаются примерно на 2 мм для освобождения кабеля.

Поднимите и снимите клавиатуру.

Выверните винт 3.76 мм, удерживающий заземляющий провод.

С помощью пластикового медиатора отсоедините провод.

Аккуратно вытяните чёрный и белый провода из верхней части корпуса.

Не тяните провод слишком сильно, чтобы не повредить его.

Выверните винт 8.6 мм с левой стороны верхней части корпуса.

Выверните два винта 8.6 мм в задних углах ноутбука.

Поднимите узел дисплея и снимите его.

Используйте отвертку Phillips, чтобы выкрутить два винта 3,7 мм в отсеке аккумулятора.

Затем извлеките четырнадцать винтов 8,6 мм с нижней части корпуса.

Используйте отвертку, чтобы выкрутить шесть винтов 8,6 мм с верхней части корпуса.

Используя пластиковый инструмент для вскрытия, отсоедините два разъема проводов динамиков и разъем трекпада от материнской платы.

Пластиковым инструментом для вскрытия подденьте по периметру ноутбука, чтобы отделить верхнюю панель корпуса.

Поднимите верхнюю панель корпуса и снимите её.

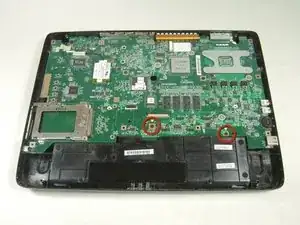

Отверткой Phillips выкрутите два винта 8,6 мм с переднего края материнской платы.

Снимите четыре винта, удерживающие порты на задней панели, используя гаечный ключ 3/16".

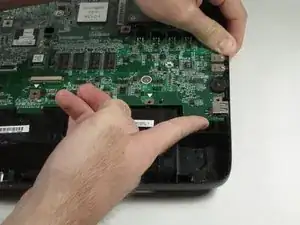

Поднимите передний край материнской платы, одновременно осторожно поддев корпус в области правых портов компьютера, чтобы освободить соединение.

Повторите с левой стороны.

Слева на корпусе есть кнопка для слота карты, которая может выскочить при нажатии. Эту кнопку необходимо удерживать на месте при снятии материнской платы.

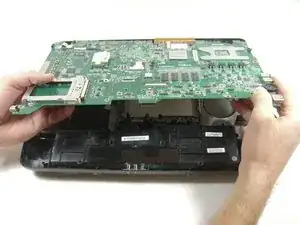

Поднимите передний край материнской платы и затем сдвиньте её вперед.
