Замена вентилятора Lenovo ThinkPad Edge E420s

Нет внешнего доступа к аккумулятору. Перед началом убедитесь, что аккумулятор разряжен или отключён в BIOS.

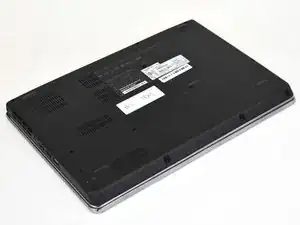

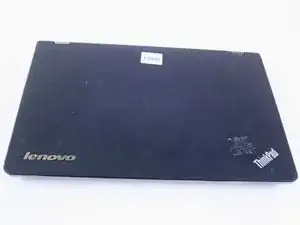

Переверните устройство.

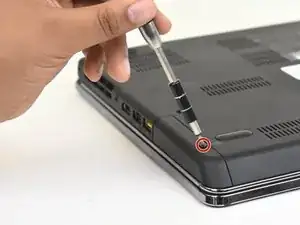

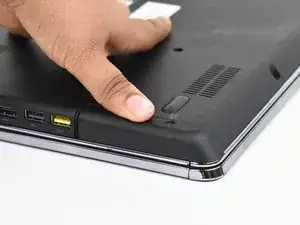

Используйте отвертку Phillips #00, чтобы открутить один винт M2 x 3 мм сбоку корпуса.

Проверьте крышку, слегка раскройте её, как петлю.

Потяните крышку прямо от корпуса в направлении основания ноутбука.

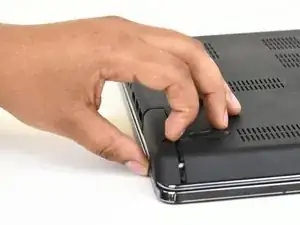

Поднимите крышку вверх и отведите её от устройства, чтобы снять.

При снятии крышки может прозвучать лёгкий хлопок.

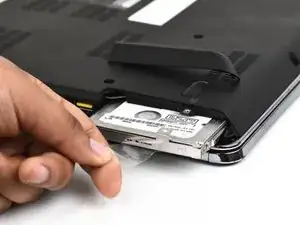

Используйте прозрачную язычок, чтобы выдвинуть жёсткий диск из устройства.

Чтобы заменить жёсткий диск, отвинтите четыре винта M2 × 4 мм с плоской головкой по бокам корпуса жёсткого диска с помощью отвертки Phillips #00.

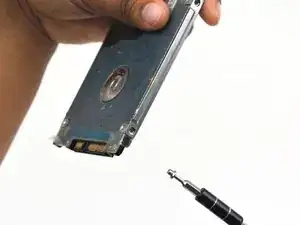

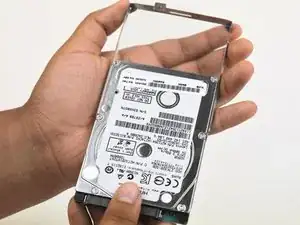

Выдвиньте старый жёсткий диск прямо наружу.

При сборке убедитесь, что жёсткий диск прочно установлен в корпусе перед началом.

Используйте отвертку Phillips #0, чтобы выкрутить восемь винтов M2 × 3 мм возле переднего отверстия и разбросанных по нижней части ноутбука.

Снимите три винта M2 x 3 мм с помощью отвертки Phillips #00 с основания ноутбука вблизи отверстия.

Удалите винт M3 x 2 мм из отверстия, оставшегося от жёсткого диска, используя отвертку Phillips #00.

Переверните устройство.

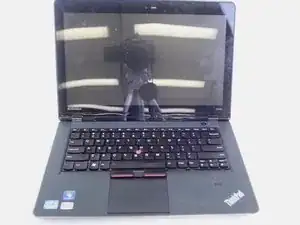

Откройте устройство в обычном положении.

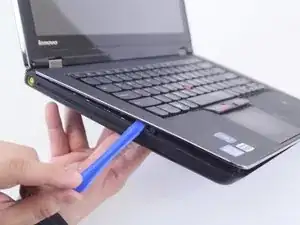

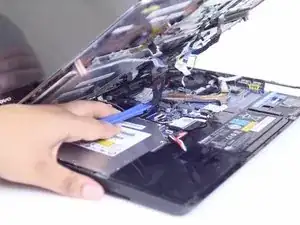

Вставьте пластиковой инструмент для вскрытия между верхней и нижней частями нижнего корпуса.

Медленно подденьте конец инструмента для вскрытия, пока корпус не разойдётся.

Нормально слышать небольшой щелчок или треск на этом этапе.

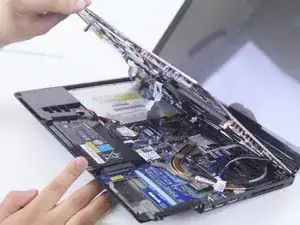

Медленно поднимите верхнюю половину корпуса.

Не дергайте провода, подключённые к корпусу, чтобы не повредить их.

Найдите и отключите 4 ленточные кабеля от верхней крышки.

Найдите и отключите два дополнительных соединительных провода.

Некоторые провода могут быть закреплены зажимом. Чтобы снять зажим, нажмите вверх на рычаг, прикреплённый к разъёму.

Осторожно: не тяните провода при их отключении, так как они легко повреждаются.

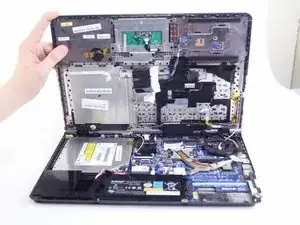

Отведите отключённую крышку корпуса от устройства и отложите в сторону.

При сборке убедитесь, что все части корпуса правильно выровнены.

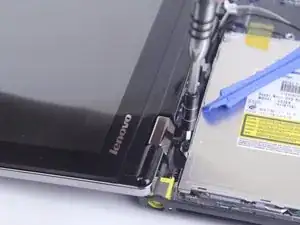

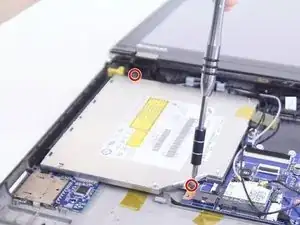

Снимите два винта M2 x 3 мм, которыми оптический привод закреплён в устройстве, используя отвертку Phillips #000.

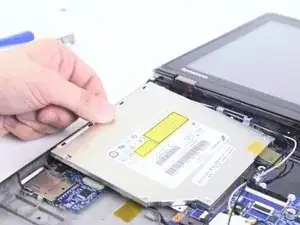

Сдвиньте оптический привод от материнской платы, чтобы снять его.

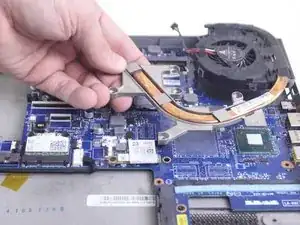

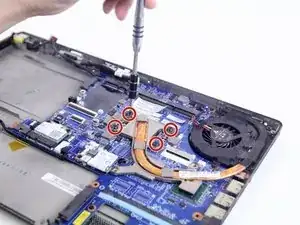

Используйте отвертку Phillips #0, чтобы открутить четыре винта M2 x 6 мм, соединяющие радиатор с материнской платой.

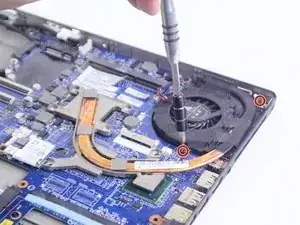

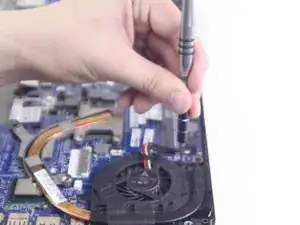

Используйте отвертку Phillips #00, чтобы открутить два винта M2 x 3 мм, крепящие вентилятор.

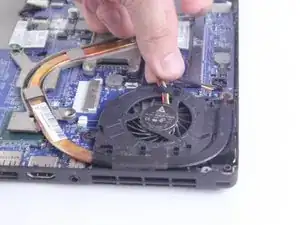

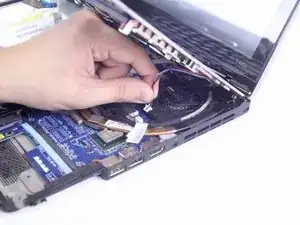

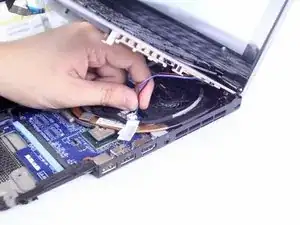

Отключите кабель, соединяющий вентилятор с материнской платой, затем извлеките вентилятор и прикреплённый к нему компонент вентилятора из корпуса.
