Замена материнской платы Lenovo ThinkPad Edge E420s

К батарее нет внешнего доступа. Перед началом убедитесь, что батарея разряжена или отключена в BIOS.

Переверните устройство.

Используйте отвертку Phillips #00, чтобы выкрутить один винт M2 x 3 мм с боковой стороны устройства.

Немного отведите крышку, как петлю.

Потяните крышку прямо от корпуса в сторону основания ноутбука.

Поднимите крышку вверх и от устройства, чтобы снять её.

При снятии крышки вы можете услышать небольшой щелчок.

Используйте прозрачную петлю, чтобы выдвинуть жёсткий диск из устройства.

Чтобы заменить жёсткий диск, выкрутите четыре винта M2 × 4 мм с плоской шляпкой по бокам корпуса жёсткого диска с помощью отвертки Phillips #00.

Выдвиньте старый жёсткий диск прямо наружу.

При сборке убедитесь, что жёсткий диск надёжно установлен в корпусе перед началом.

Используйте отвертку Phillips #0, чтобы выкрутить восемь винтов M2 × 3 мм возле переднего отверстия и по всему низу ноутбука.

Снимите три винта M2 × 3 мм, используя отвертку Phillips #00, с основания ноутбука возле отверстия.

Удалите винт M3 x 2 мм из отверстия, оставшегося от жёсткого диска, используя отвертку Phillips #00.

Переверните устройство.

Откройте устройство обычным образом.

Заставьте пластиковый инструмент для открывания попасть между верхней и нижней половинами нижнего корпуса.

Медленно поднимайте конец инструмента для открывания, пока корпус не начнёт разделяться.

Нормально услышать небольшой щелчок или треск на этом этапе.

Медленно поднимите верхнюю половину корпуса.

Не дергайте провода, подключённые к корпусу, это может их повредить.

Найдите и отключите 4 ленточных кабеля от верхнего корпуса.

Найдите и отключите два дополнительных соединительных провода.

Некоторые провода могут быть зажаты зажимом. Чтобы снять зажим, нажмите вверх на рычаг, прикреплённый к разъёму.

Осторожно: не дёргайте провода при их отключении — они легко повреждаются.

Поднимите отсоединённый корпус и отложите его в сторону.

При сборке убедитесь, что все части корпуса правильно совмещены.

Отключите кабель, соединяющий батарею и материнскую плату.

Выньте батарею из корпуса.

Батарея зафиксирована серыми пластиковыми трубками, проходящими через корпус. При установке батареи совместите отверстия на батарее с трубками.

Удалите два винта M2 x 3 мм, крепящие оптический привод к устройству, используя отвертку Phillips #000.

Сдвиньте оптический привод от материнской платы, чтобы снять его.

Отвинтите два винта M2 x 3 мм возле петель, используя отвертку Phillips #00.

Вытяните чёрный и серый провода из-под пластиковой защёлки с помощью пластиковой лопатки.

Отключите чёрный и серый провода, соединяющие экран и материнскую плату.

Выньте оплётой покрытый провод, соединяющий экран с материнской платой, под радиатором охлаждения.

Тяните параллельно слоту, к которому подключён провод, иначе вы можете повредить или полностью сломать его.

Отогните экран от устройства.

Используйте отвертку Phillips #0, чтобы выкрутить четыре винта M2 x 6 мм, крепящие радиатор к материнской плате.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить два винта M2 x 3 мм с вентилятора.

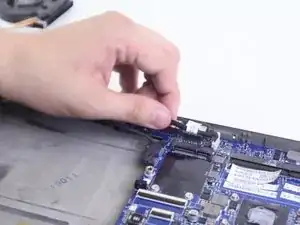

Отключите кабель, соединяющий вентилятор с материнской платой, затем снимите вентилятор и прикреплённый к нему компонент вентилятора с корпуса.

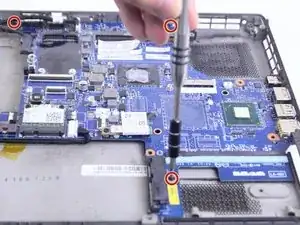

Используйте крестовую отвертку Phillips #000, чтобы выкрутить три винта M2 x 2 мм по бокам материнской платы.

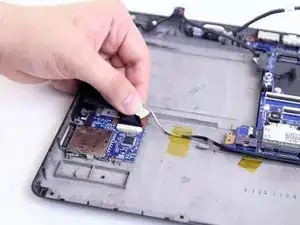

Отключите кабель, соединяющий VGA-разъём с материнской платой. Затем отключите кабель, соединяющий картридер с материнской платой.

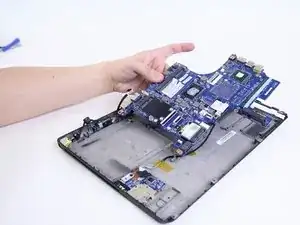

Поднимите материнскую плату из корпуса и отсоедините кабель на задней стороне материнской платы, подключённый к разъёму питания DC. Удалите материнскую плату из корпуса.
