Замена клавиатуры Lenovo ThinkPad Edge E420s

Внешнего доступа к аккумулятору нет. Перед началом убедитесь, что аккумулятор разряжен или отключён через BIOS.

Переверните устройство.

Снимите один винт M2 x 3 мм с боковой стороны устройства с помощью отвертки Phillips #00.

Поверните крышку наружу, как по петле.

Потяните крышку прямо от корпуса в направлении основания ноутбука.

Поднимите крышку вверх и отведите её от устройства, чтобы снять.

При снятии крышки может быть слышен лёгкий хлопок.

Используйте прозрачную язычок, чтобы выдвинуть жёсткий диск из устройства.

Для замены жёсткого диска снимите четыре винта M2 × 4 мм с головкой-пластиной по бокам корпуса жёсткого диска с помощью отвертки Phillips #00.

Выдвиньте старый жёсткий диск прямо наружу.

При обратной сборке убедитесь, что жёсткий диск надёжно установлен в корпусе перед началом дальнейших операций.

Снимите восемь винтов M2 × 3 мм возле переднего отверстия и рассредоточенных по дну ноутбука с помощью отвертки Phillips #0.

Снимите три винта M2 × 3 мм с основания ноутбука рядом с отверстием, используя отвертку Phillips #00.

Снимите винт M3 x 2 мм из отверстия, образовавшегося после удаления жёсткого диска, с помощью отвертки Phillips #00.

Переверните устройство.

Откройте устройство в обычном положении.

Вставьте пластиковый инструмент для открывания между верхней и нижней половинами нижнего корпуса.

Медленно поднимите конец инструмента, пока корпус не начнёт расходиться.

Нормально слышать небольшой щелчок или треск на этом этапе.

Медленно поднимите верхнюю половину корпуса.

Не дергайте провода, подключённые к корпусу, это может их повредить.

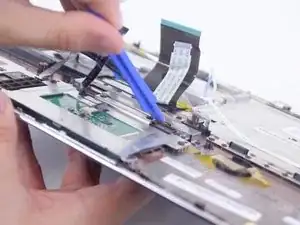

Найдите и отключите 4 ленточных кабеля от верхнего корпуса.

Найдите и отключите два дополнительных соединительных провода.

Некоторые провода могут быть закреплены зажимом. Чтобы снять зажим, нажмите вверх на рычаг, прикреплённый к разъёму.

Будьте осторожны, чтобы не дергать провода при их отключении — они легко повреждаются.

Отделите отсоединённую часть корпуса от устройства и отложите в сторону.

При обратной сборке убедитесь, что все части корпуса правильно выровнены.

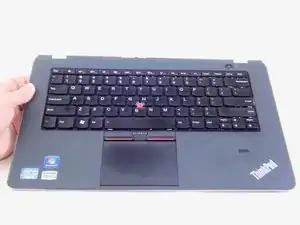

Возьмите верхнюю часть корпуса и переверните её, чтобы увидеть заднюю сторону клавиатуры.

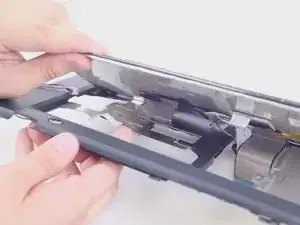

Используйте пластиковый инструмент для открывания, чтобы выжать металлические распорки, удерживающие клавиатуру на месте.

После отсоединения металлических распорок клавиатура может просто выпасть. Если нет, приложите небольшое усилие, чтобы отщелкнуть её.

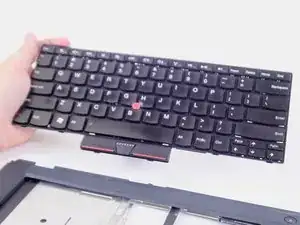

Поднимите клавиатуру и выньте её из корпуса.
