Замена аккумулятора Lenovo ThinkPad Edge E420s

Внешнего доступа к аккумулятору нет. Перед началом убедитесь, что аккумулятор разряжен или отключён через BIOS.

Переверните устройство.

Используйте отвёртку Phillips #00, чтобы выкрутить один винт M2 x 3 мм с боковой стороны устройства.

Отведите крышку слегка вбок, как петлю.

Тяните крышку прямо от корпуса в сторону основания ноутбука.

Поднимите крышку вверх и отведите её от устройства, чтобы снять.

При снятии крышки может раздаваться небольшой щелчок.

Используйте прозрачную ленту, чтобы выдвинуть жёсткий диск из устройства.

Чтобы заменить жёсткий диск, отвёрткой Phillips #00 выкрутите четыре винта M2 × 4 мм с плоской головкой по бокам корпуса жёсткого диска.

Выньте старый жёсткий диск, выдвинув его прямо наружу.

При сборке убедитесь, что жёсткий диск надёжно закреплён в корпусе перед началом дальнейшей сборки.

Отвёрткой Phillips #0 выкрутите восемь винтов M2 × 3 мм у переднего отверстия и разбросанных по нижней части ноутбука.

Отвёрткой Phillips #00 выкрутите три винта M2 × 3 мм с основания ноутбука около отверстия.

Выкрутите винт M3 × 2 мм из отверстия, оставшегося после жёсткого диска, используя отвёртку Phillips #00.

Переверните устройство.

Откройте устройство в обычном режиме.

Вставьте пластиковый инструмент для вскрытия между верхней и нижней половинами нижнего корпуса.

Медленно поднимайте конец инструмента для вскрытия, пока корпус не начнёт расходиться.

Небольшой щелчок или треск в процессе — это нормально.

Медленно приподнимите верхнюю половину корпуса.

Не тяните резко за провода, подключённые к корпусу, это может их повредить.

Найдите и отсоедините 4 ленточных кабеля от верхней крышки.

Найдите и отсоедините два дополнительных соединительных провода.

Некоторые провода могут крепиться зажимом. Чтобы снять зажим, нажмите вверх на рычажок, прикреплённый к разъёму.

Будьте осторожны и не дергайте провода при отсоединении — они легко повреждаются.

Отсоединённый корпус снимите с устройства и отложите в сторону.

При сборке убедитесь, что все части корпуса правильно выровнены.

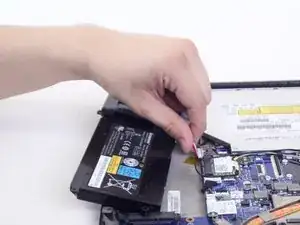

Отключите кабель, соединяющий аккумулятор и материнскую плату.

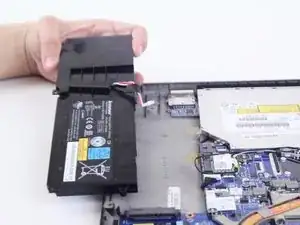

Выньте аккумулятор из корпуса.

Аккумулятор зафиксирован с помощью серых пластиковых трубок, проходящих через корпус. При установке аккумулятора убедитесь, что отверстия в аккумуляторе совпадают с трубками.
