Замена CD-привода Lenovo ThinkPad Edge E520

Выключите питание и отключите компьютер от сети перед началом выполнения шагов.

Закройте крышку ноутбука.

Переверните компьютер так, чтобы задняя часть была вверх.

Найдите переключатель, используемый для освобождения батареи.

Переключатель должен располагаться вблизи петли ноутбука рядом с аккумуляторным блоком и иметь иконку замка.

Сдвиньте переключатель в сторону иконки открытого замка.

Удерживая его в разблокированном положении, сдвиньте аккумулятор в сторону петли.

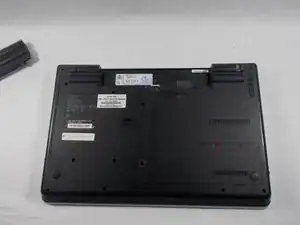

Полностью отделите аккумуляторный блок от задней панели ноутбука.

Переверните ноутбук и расположите его так, чтобы аккумулятор находился дальше всего от Вас.

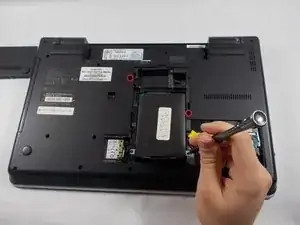

Отверткой Phillips #0 выкрутите четыре винта по краям Т-образной пластинки.

Снимите Т-образную пластину с задней части компьютера. Она должна легко отделиться, если все четыре указанных винта удалены.

Длина винта 6,35 мм, диаметр головки 3,175 мм

Удалите аккумулятор с задней части устройства

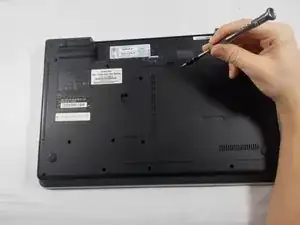

Отверткой Phillips выкрутите два винта диаметром 3,175 мм и длиной 6,35 мм, на которые указывают символы клавиатуры.

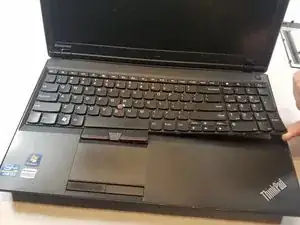

Переверните ноутбук так, чтобы клавиатура была обращена к Вам.

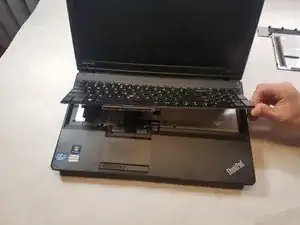

С помощью рук отделите клавиатуру от корпуса ноутбука.

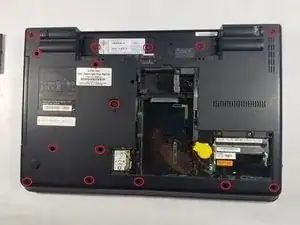

Удалите все оставшиеся винты на задней панели устройства.

Длина винтов 6,35 мм, диаметр головки 3,175 мм. Винты за аккумулятором: длина 3,175 мм, диаметр головки 3,175 мм

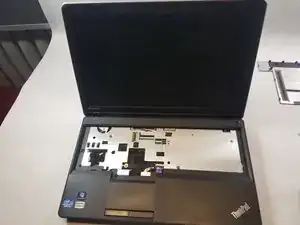

Переверните устройство обратно и откройте экран.

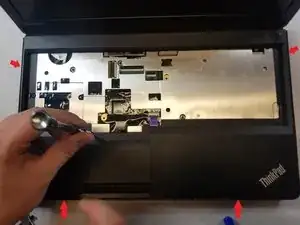

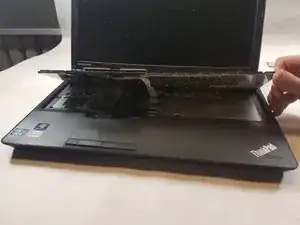

Вставьте инструмент для поддевания на один край корпуса и пройдите по всем четырем краям, пока корпус не освободится.

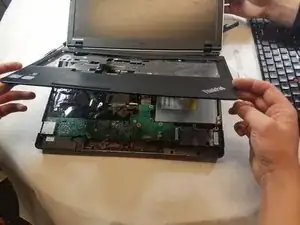

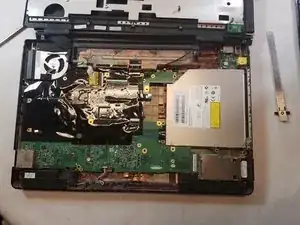

Снимите крышку корпуса.

Серебристый блок содержит два винта.

Выверните два винта, чтобы снять зажим, удерживающий дисковод на месте.

Длина винта 6,35 мм, диаметр головки 3,175 мм

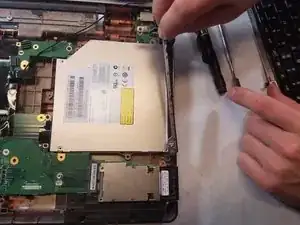

Удалите винты, удерживающие дисковод на месте, затем сдвиньте его наружу, чтобы извлечь.

Длина винта 6,35 мм, диаметр головки 3,175 мм
