Замена стеклянного экрана Lenovo ThinkPad Edge E420s

Нет внешнего доступа к аккумулятору. Пожалуйста, убедитесь, что аккумулятор разряжен или отключён через BIOS, прежде чем начинать.

Переверните устройство.

Отвинтите один винт M2 x 3 мм с боковой стороны корпуса с помощью отвертки Phillips #00.

Откиньте крышку слегка, как петлю.

Потяните крышку прямо от корпуса в сторону основания ноутбука.

Поднимите крышку вверх и отведите её от устройства, чтобы снять.

При снятии крышки может быть слышен лёгкий хлопок.

Используйте прозрачную петлю, чтобы выдвинуть жёсткий диск из устройства.

Чтобы заменить жёсткий диск, снимите четыре винта M2 × 4 мм с плоской головкой по бокам корпуса жёсткого диска с помощью отвертки Phillips #00.

Выдвиньте старый жёсткий диск прямо наружу.

При сборке убедитесь, что жёсткий диск надёжно установлен в корпусе перед началом.

Отвинтите восемь винтов M2 × 3 мм с помощью отвертки Phillips #0 возле фронтального отверстия и разбросанных по нижней части ноутбука.

Отвинтите три винта M2 × 3 мм с помощью отвертки Phillips #00 с основания ноутбука вблизи отверстия.

Снимите винт M3 x 2 мм из отверстия, оставшегося после жёсткого диска, используя отвертку Phillips #00.

Переверните устройство лицевой частью вверх.

Откройте устройство в обычном режиме.

Вставьте пластиковый инструмент для раскрытия между верхней и нижней половинами нижнего корпуса.

Медленно приподнимите конец инструмента до тех пор, пока корпус не начнёт разделяться.

Небольшой щелчок или треск на этом этапе — это нормально.

Медленно приподнимите верхнюю половину корпуса.

Не дергайте провода, подключённые к корпусу, это может повредить их.

Найдите и отключите четыре ленточных кабеля от верхней части корпуса.

Найдите и отключите два дополнительных соединительных провода.

Некоторые провода могут быть закреплены зажимом. Чтобы снять зажим, нажмите вверх на рычаг, прикреплённый к разъёму.

Будьте осторожны и не тяните провода при их отключении — они легко повреждаются.

Отведите отсоединённую часть корпуса от устройства и положите её в сторону.

При сборке убедитесь, что все части корпуса правильно выровнены.

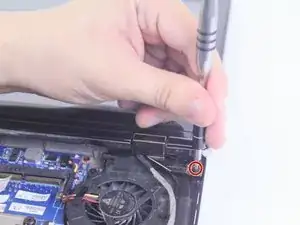

Отвинтите два винта M2 x 3 мм рядом с петлями с помощью отвертки Phillips #00.

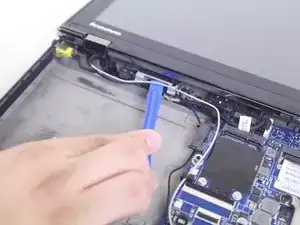

Выведите чёрный и серый провода из-под пластиковой защёлки с помощью пластикового инструмента для раскрытия.

Отключите чёрный и серый провода, соединяющие экран и материнскую плату.

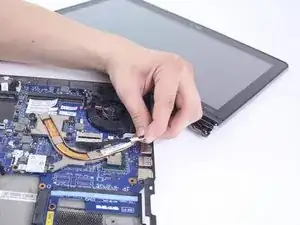

Вытащите покрытый тканью провод, соединяющий экран с материнской платой под кулером.

Тяните параллельно направлению слота, к которому подключён провод, иначе вы можете повредить или полностью сломать его.

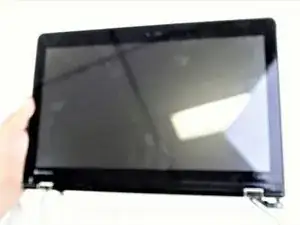

Отсоедините экран от устройства.
