Замена жесткого диска Lenovo Legion Y520-15IKBN
В этом руководстве объясняется, как заменить жесткий диск в вашем Lenovo Legion. Возможно, вы заменяете поврежденный жесткий диск или обновляете память. Жесткий диск также можно удалить, чтобы установить твердотельный накопитель.
Шаг 1

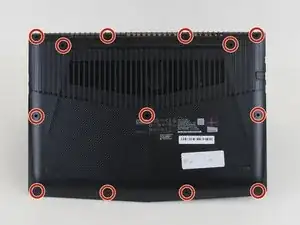

Удалите тринадцать винтов 6,5 мм с нижней части ноутбука, используя отвертку Phillips #00.
Шаг 2

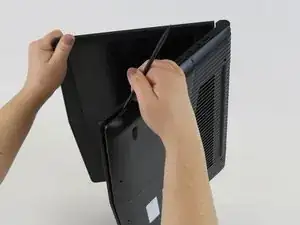

Переверните ноутбук на бок и используйте лопатку или кредитную карту, чтобы поддеть нижнюю крышку. Чтобы лучше зафиксировать, вы можете слегка открыть ноутбук.
Нижняя часть будет издавать щелкающие звуки при её извлечении из ноутбука.
При сборке убедитесь, что нижняя часть защелкивается на всех сторонах ноутбука.
Шаг 3

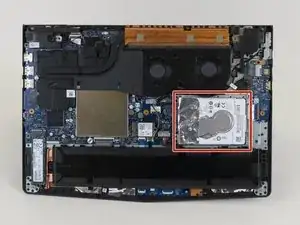

Жесткий диск представляет собой белый квадрат, расположенный с правой стороны вашего устройства.

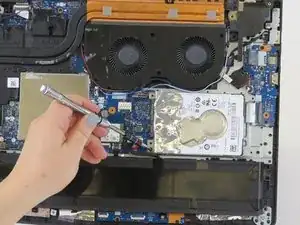

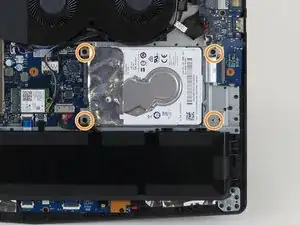

Используйте отвертку Phillips #00, чтобы удалить четыре винта 4,0 мм, удерживающих жесткий диск на месте.
Шаг 4

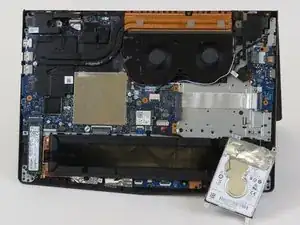

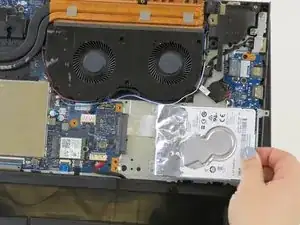

Сдвиньте жесткий диск из устройства вправо.
При повторной установке помните, что жесткий диск нужно вставлять справа. Не пытайтесь вforce его вставить спереди.
Заключение
Для повторной сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
