Замена сборки оптического привода HP Pavilion dv6000

Перед началом рекомендуется удалить батарею, чтобы избежать возможного электрического повреждения компонентов.

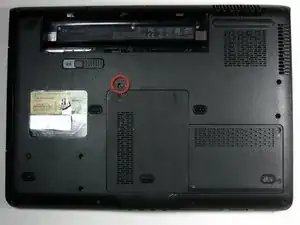

Удалите единственный винт с крестообразным шлицем длиной 5.6 мм, который фиксирует оптический привод к нижней части корпуса.

Вставьте кончик разогнутой скрепки в небольшое отверстие на стороне оптического привода.

Лоток частично выдвинется из ноутбука.

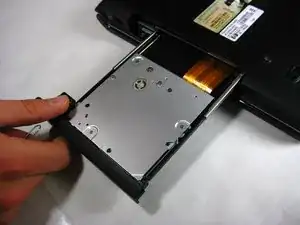

Убедительно потяните привод прямо от ноутбука.

При извлечении привода будьте осторожны, чтобы не согнуть направляющие с обеих сторон оптического привода.

На этом этапе вы можете удалить весь оптический привод или продолжить разборку сборки оптического привода.

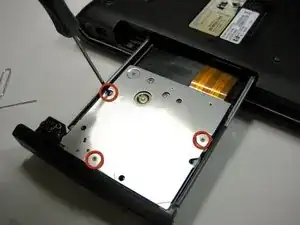

Удалите три винта длиной 3.2 мм, фиксирующих верхнюю крышку оптического привода.

Поднимите и снимите верхнюю крышку с оптического привода.

Поднимите и снимите сборку оптического привода.

Может быть полезно осторожно "качать" сборку привода из стороны в сторону, чтобы освободить её из гнезда.

В течение остальной части инструкции будьте осторожны, чтобы не прикасаться к печатным схемам на плате, а также к лазерному объективу!

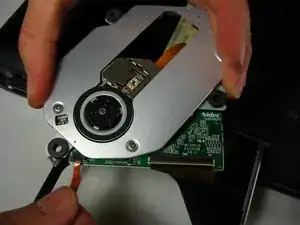

Переверните привод.

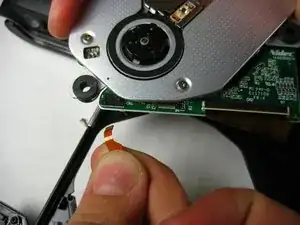

Потяните небольшой шлейф прямо от разъема на плате сборки оптического привода.

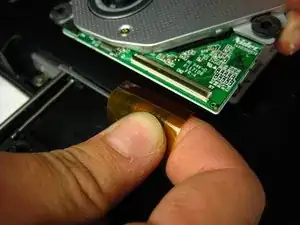

Используя ноготь, поднимите фиксирующий зажим шлейфа на разъеме ZIF для большего шлейфа.

Вытащите больший шлейф прямо из разъема на плате сборки оптического привода.

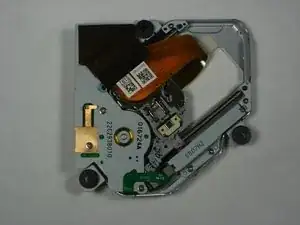

Поднимите и снимите сборку оптического привода с каркаса оптического привода.

Сборка оптического привода остается на месте.
