Замена вентилятора Dell XPS M1530
Если компьютер сильно нагревается, вентилятор может быть неисправен или загрязнён. Это руководство поможет найти и снять вентилятор, чтобы вы могли очистить или заменить его.
Шаг 1
Переверните компьютер вверх дном так, чтобы батарея была обращена к вам.
Выключите компьютер и отключите кабель питания от компьютера.
Неснятие кабеля питания может привести к электрическому шоку.
Шаг 2

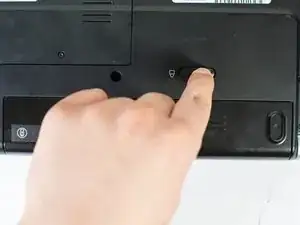

Передвиньте переключатель как можно дальше вправо, чтобы разблокировать батарею.
Шаг 3

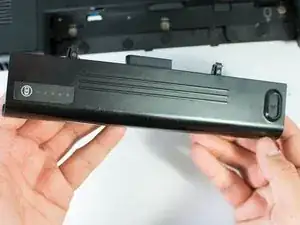

Снимите батарею, используя обе руки, и потяните её прочь от компьютера.
Шаг 4

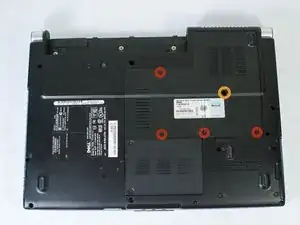

Открутите четыре винта Phillips #1, удерживающие заднюю панель. Затем снимите один винт Phillips #1 5.8 мм, помеченный «M», посередине задней панели.
Четыре винта Phillips #1, 3.9 мм
Один винт Phillips #1, 5.8 мм
Шаг 5

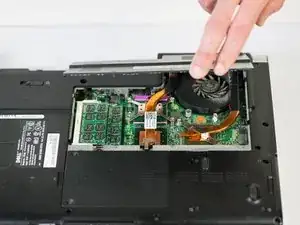

Используя отмеченный вырез, подденьте и потяните вверх, чтобы снять заднюю панель.
Вырез должен обеспечить достаточный захват для лёгкого снятия панели.
Шаг 6

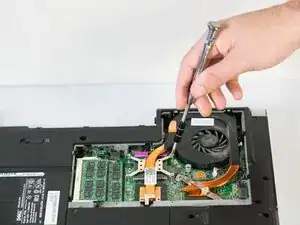

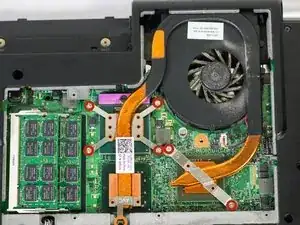

Сначала открутите шесть винтов, удерживающих вентилятор и радиатор, крестовой отверткой Phillips #1. Затем используйте Phillips #1, чтобы удалить один винт возле нижней части радиатора.
Шесть серебристых хромированных винтов Phillips #1, 5.8 мм
Один винт Phillips #1, 5.8 мм
Снимите сначала четыре винта, удерживающие процессор (четыре в верхнем левом углу, образующие прямоугольник на этом изображении). Откручивайте их в X-порядке (например, верхний левый, нижний правый, верхний правый, нижний левый), чтобы минимизировать риск повреждения процессора.
Шаг 7

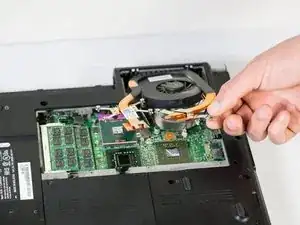

Осторожно поднимите вентилятор и радиатор из ноутбука.
Будьте осторожны, не тяните слишком сильно, так как питающий разъём всё ещё соединяет вентилятор с ноутбуком.
Шаг 8

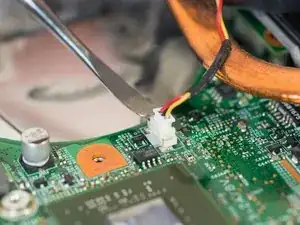

Используйте пальцы или лопаточку, чтобы снять питающий разъём, соединяющий вентилятор с ноутбуком, потянув его строго вверх с материнской платы.
Шаг 9

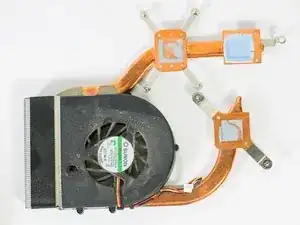

Снимите вентилятор и радиатор с ноутбука.
При установке нового радиатора не забудьте заменить термопасту под радиатором. См. руководство iFixit «Нанесение термопасты» для дальнейших инструкций.
Шаг 10

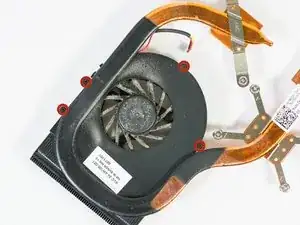

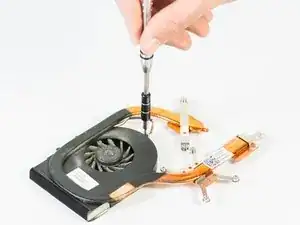

Переверните радиатор, чтобы снять четыре винта Phillips #000 3.2 мм, соединяющие радиатор с вентилятором.
Четыре винта Phillips #000, 3.2 мм
Шаг 11

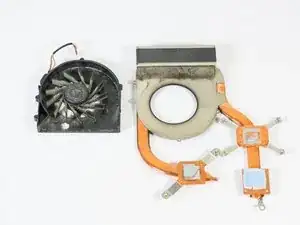

Осторожно отделите вентилятор от радиатора.
Возможно, потребуется очистить вентилятор и радиатор баллончиком со сжатым воздухом, особенно если накопилось значительное количество пыли.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
