Замена экрана Dell XPS M140
Это руководство поможет правильно и безопасно разобрать ноутбук Dell XPS M140 для доступа к ЖК-экрана (жидкокристаллическому дисплею). Вы увидите, какие конкретные поэтапные компоненты необходимо снять, чтобы получить доступ к экрану.
Шаг 1
Переверните ноутбук.
Шаг 2
Откройте фиксатор и выньте батарею.
Шаг 3

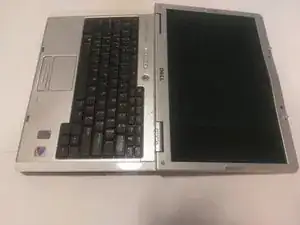

Пластиковая рамка вокруг экрана имеет серое резиновое кольцо, выстилающее периметр рамки.

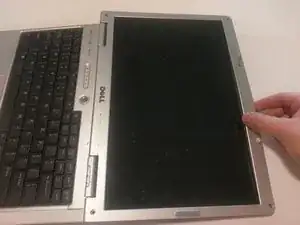

Снимите рамку, отодвинув её. Это откроет вид на находящиеся под ней винты.
Шаг 4

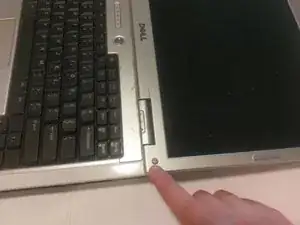

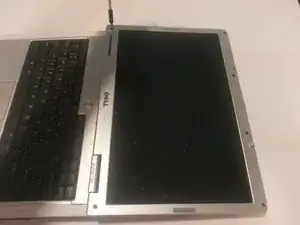

Открутите винты в рамке, которые вы только что обнажили.
Шаг 5

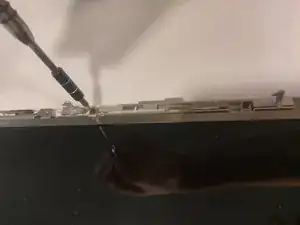

Осторожно отпряньте пластиковые защёлки, окружающие рамку.

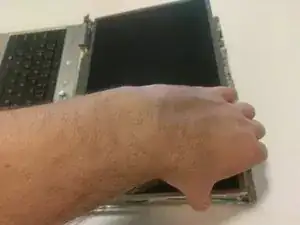

Проведите рукой или инструментом по периметру, чтобы снять рамку.
Шаг 6

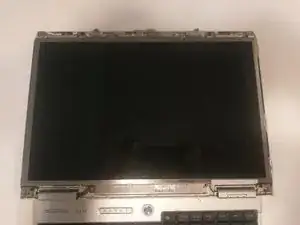

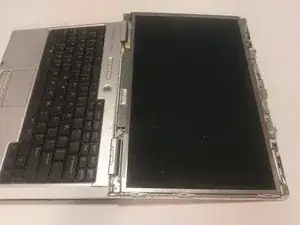

После снятия рамки будут видны дополнительные винты.

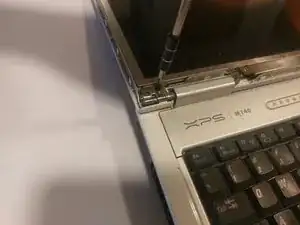

Удалите все винты.
Шаг 7

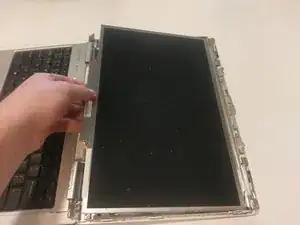

После удаления всех винтов экран должен расшататься.

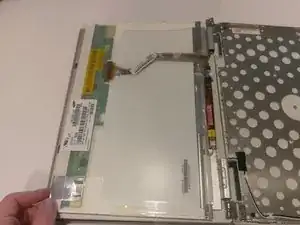

Осторожно поднимите его и положите экраном вниз на клавиатуру.
Шаг 8
Должно быть два соединения.
Одно с синим рычагом, и одно с защёлками.
Чтобы снять соединение с защёлками, сожмите две защёлки вместе и вытяните ленточный кабель.
Чтобы снять соединение с синим рычагом, осторожно потяните за синий рычаг — оно должно легко отсоединиться.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
