Замена беспроводной карты Dell XPS M1530
Данное руководство поможет вам обновить или заменить беспроводную карту на новый стандарт Wi-Fi, если вы установили, что причиной неисправности вашего беспроводного интернета является аппаратная проблема с картой.
Шаг 1
Переверните компьютер вверх дном, чтобы батарея смотрела на вас.
Выключите компьютер и отключите кабель зарядного устройства от компьютера.
Несоблюдение этого пункта может привести к электрическому шоку.
Шаг 2
Сдвиньте переключатель как можно дальше вправо, чтобы разблокировать батарею.
Шаг 3
Достать батарею, пользуясь обеими руками, и отдалить её от компьютера.
Шаг 4

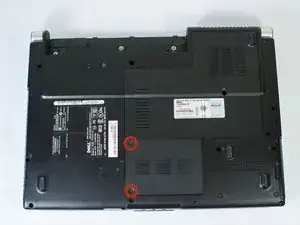

Открутите два винта Philips #1 размером 4.7 мм на нижней панели ноутбука.
Два винта Philips #1 размером 4.7 мм
Шаг 5

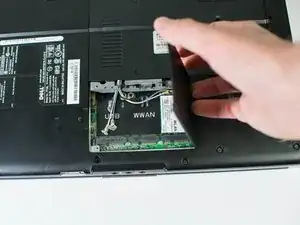

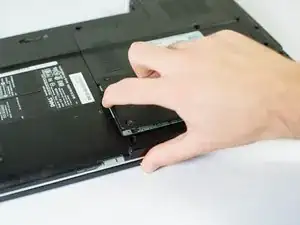

Поднимите панель из вогнутой области.
Эта вогнутость должна обеспечить достаточный захват для легкого снятия панели.
Шаг 6

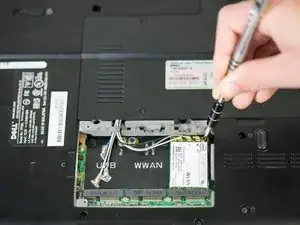

Удалите один винт Philips #1 размером 3.9 мм в верхнем правом углу беспроводной карты.
Один винт Philips #1 размером 3.9 мм
Шаг 7

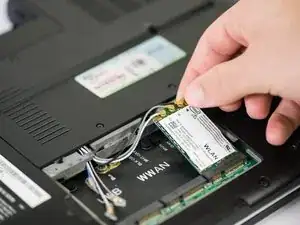

Поднимите карту под углом и осторожно извлеките её.
Шаг 8
Используйте лопатку, чтобы осторожно отключить антеннные кабели от карты, отводя их прямо вверх от платы.
Лучше использовать инструмент, защищенный от ЭДИ, например, нейлоновую лопатку, а не показанную на фото металлическую.
Обратите внимание на порядок цветов антенн, указанный на карте.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
