Замена клавиатуры Dell XPS M1330

Переверните ноутбук крышкой вниз, чтобы его нижняя часть была направлена вверх.

Нажмите и удерживайте сдвижную кнопку влево и разблокируйте механизм.

Поднимите компьютер и аккуратно выдвиньте батарею прямо из корпуса.

Переверните ноутбук крышкой вниз, чтобы его нижняя часть была направлена вверх

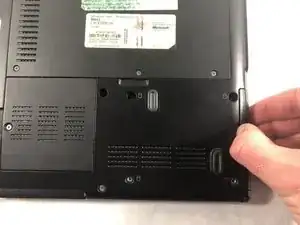

Снимите четыре винта 3.0 мм Phillips #1, фиксирующие крышку отсека жёсткого диска.

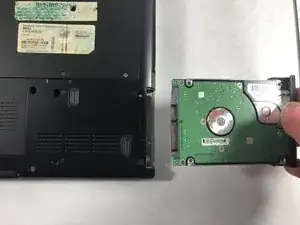

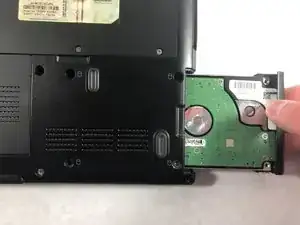

Осторожно и медленно сдвиньте жёсткий диск прочь от корпуса компьютера.

Снимите четыре винта 5.0 мм крестовой отверткой Phillips #1.

Снимите один внешний винт 5.0 мм крестовой отверткой Phillips #1.

Снимите крышку вентилятора.

Удалите четыре винта 0.1 мм с помощью крестовой отвертки Phillips #1.

Удалите один более толстый винт 0.1 мм с помощью крестовой отвертки Phillips #1.

Будьте осторожны при снятии проводов — они хрупкие и легко рвутся.

Снимите жёсткую монтажную планку с проводами рядом с вентилятором.

Используйте пинцет с длинными носами, чтобы аккуратно удерживать белую пластиковую деталь, удерживающую провода вместе.

Осторожно тяните вверх, двигая рукой из стороны в сторону, чтобы пластиковый держатель отщёлкнулся.

Осторожно снимите вентилятор и его крепления из гнезда.

Используя плоскую отвертку, поверните один винт против часовой стрелки, чтобы ослабить процессор, но не выкручивайте винт полностью.

Используйте инструмент для открывания iFixit, чтобы приподнять процессор.

Аккуратно приподнимите процессор и выньте его из посадочного места.

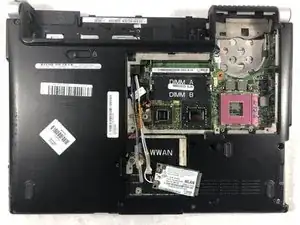

Отверните винт 5.0 мм Phillips #1 на крышке отсека беспроводного модуля.

Тяните крышку беспроводного отсека строго вверх.

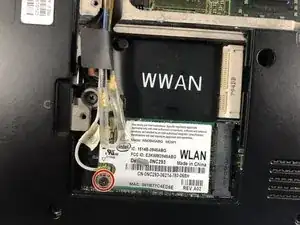

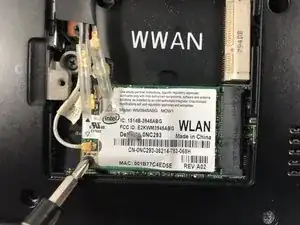

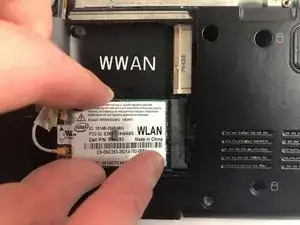

Отверните винт 3.0 мм Phillips #1, удерживающий беспроводную карту.

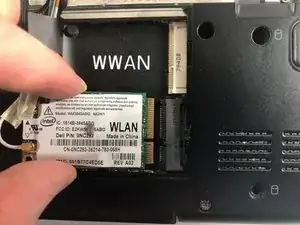

Сдвиньте карту влево и вверх, чтобы извлечь её.

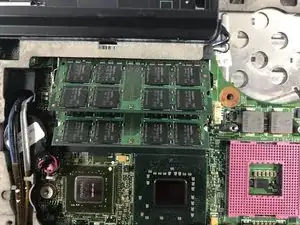

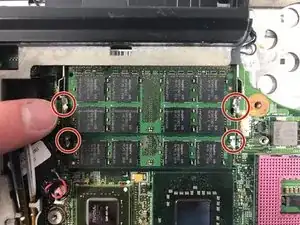

Разведите два зажима по обе стороны планок памяти.

Планка памяти приподнимется.

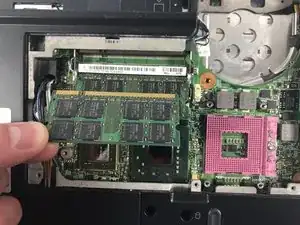

Аккуратно вытяните планку памяти вверх и наружу из держателя.

Повторите те же действия для второй планки памяти ниже.

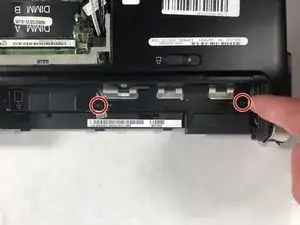

Снимите два винта 2.5 мм Phillips #1 в отсеке батареи.

Переверните ноутбук так, чтобы крышка оказалась сверху.

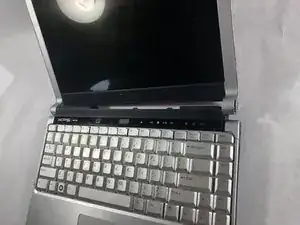

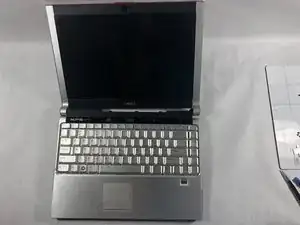

Осторожно откройте экран так, чтобы он был обращён к вам.

По возможности максимально разложите экран.

Осторожно приподнимите компьютер, чтобы удобно ухватиться за петли.

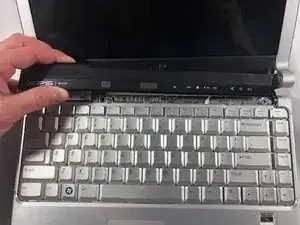

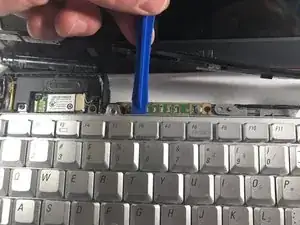

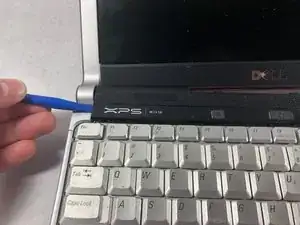

Осторожно приподнимите и снимите центральную кнопку управления мультимедиа с основания.

Эта деталь выходит из пазов защёлкиванием. Двигайтесь медленно и контролируемо, чтобы не сломать фиксаторы. Под ней также прикреплён кабель.

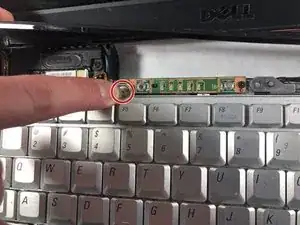

Отверткой Phillips #1 снимите два винта 3.0 мм в верхней части клавиатуры.

При снятии этой детали поднимайте медленно — под ней находится шнур, подключённый к клавиатуре.

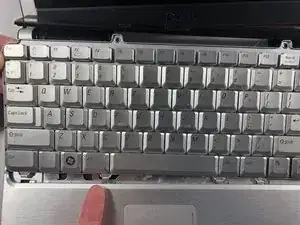

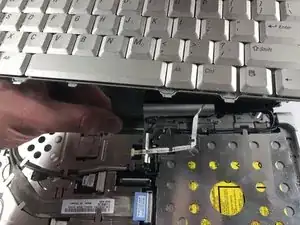

Осторожно приподнимите клавиатуру и сдвиньте её в направлении переднего экрана.

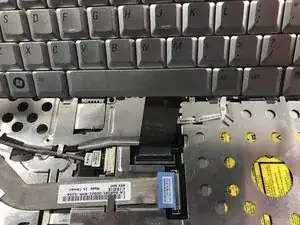

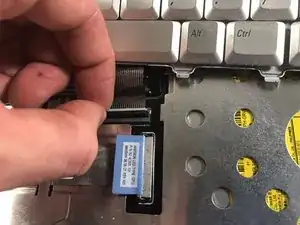

Подтяните защёлку клавиатуры на себя.

Осторожно отведите кабель клавиатуры от корпуса.

Отсоедините кабель клавиатуры.
