Замена радиатора процессора на Dell XPS M140
В этом руководстве вы сможете безопасно и правильно снять/заменить сборку теплового охладителя микропроцессора (также известную как радиатор процессора) на вашем ноутбуке Dell XPS M140, если это необходимо. Это пошаговое руководство предоставляет детализированные изображения разборки, предостерегая о значимых компонентах, и точные указания для доступа к сборке теплового охладителя микропроцессора Dell XPS M140.
Шаг 1

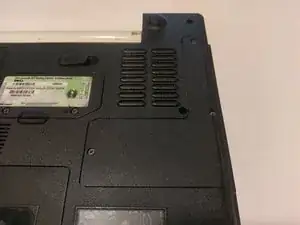

Переверните ноутбук.
Шаг 2
Откройте замок скольжения и извлеките аккумулятор.
Шаг 3

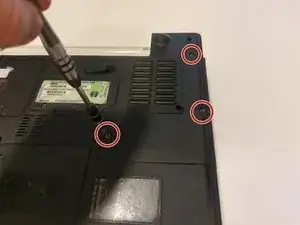

Открутите все винты на нижней стороне устройства, которые крепят крышку модуля охлаждения, и снимите крышку.
Шаг 4

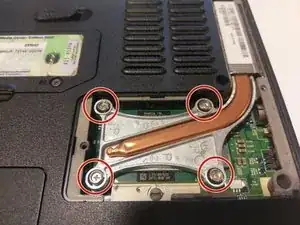

Открутите винты, удерживающие металлическую крепежную скобу на месте.
Шаг 5

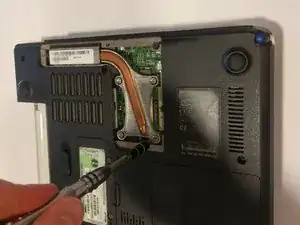

Аккуратно снимите скобу и модуль, к которому она прикреплена.
Шаг 6

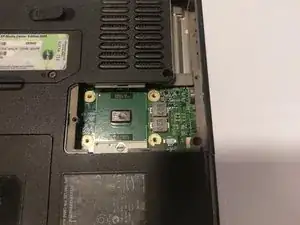

После снятия скобы и модуля внутренности должны выглядеть так:
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
