Замена вентилятора Dell Inspiron 14z N114z

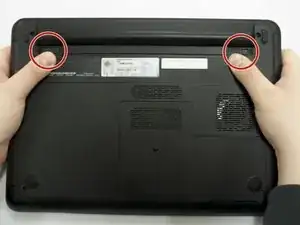

Нажмите одновременно пальцами на выступы с обеих сторон. Вы должны услышать лёгкий щелчок и увидеть, как батарея немного выдвинется.

Возьмитесь за батарею и снимите её с нижней стороны ноутбука.

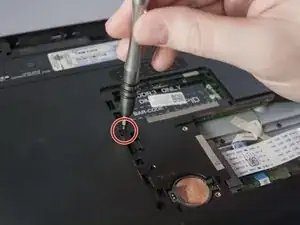

Открутите один винт длиной 6,75 мм в нижней части пластины с помощью отвёртки с наконечником PH0.

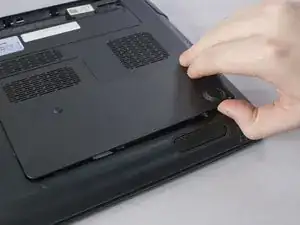

Снимите заднюю крышку и отложите в сторону.

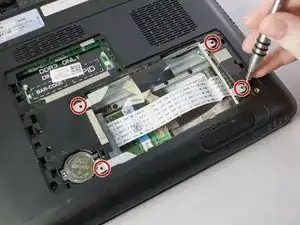

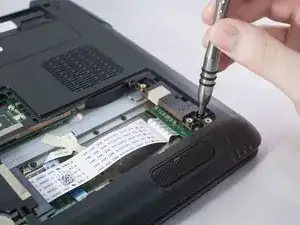

Открутите четыре винта длиной 3,85 мм, удерживающих жёсткий диск, с помощью отвёртки с наконечником PH0.

Сдвиньте жёсткий диск влево и осторожно снимите его.

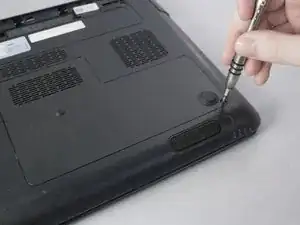

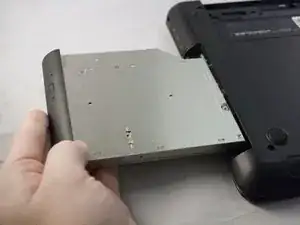

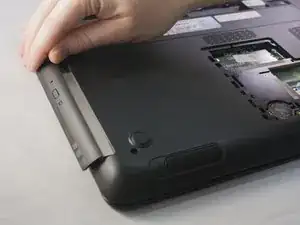

Открутите один винт длиной 3,85 мм с помощью отвёртки с наконечником PH0 и снимите его с дисковода.

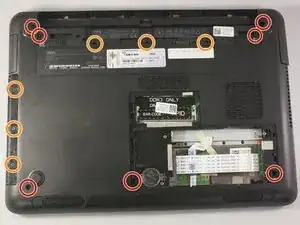

Открутите семь винтов длиной 5,70 мм с помощью отвёртки с наконечником PH0.

Открутите шесть винтов длиной 3,85 мм с помощью отвёртки с наконечником PH0.

Будьте осторожны при подъёме клавиатуры: после освобождения снизу она остаётся подключённой шлейфом.

Осторожно переверните ноутбук лицевой стороной вверх и откройте его, чтобы увидеть клавиатуру.

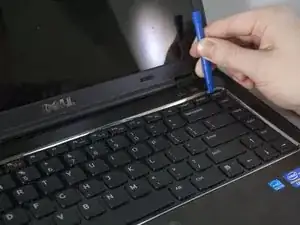

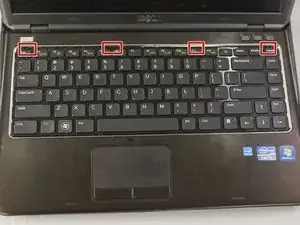

Используя пластиковую лопатку, подденьте четыре фиксатора, удерживающих клавиатуру. Будьте аккуратны, чтобы не повредить клавиши на верхней части клавиатуры. Успешное освобождение сопровождается четырьмя щелчками сверху.

Осторожно поднимите клавиатуру и сразу переверните, не повредив шлейф.

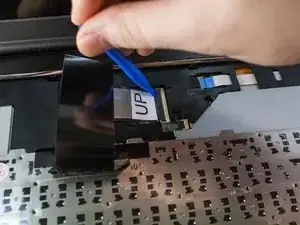

Осторожно отключите шлейф, отогнув фиксатор, удерживающий его, пластиковой лопаткой. Отложите клавиатуру и шлейф в сторону.

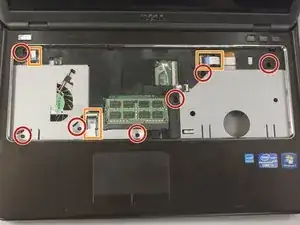

Снимите семь винтов длиной 5,70 мм, используя биту PH0.

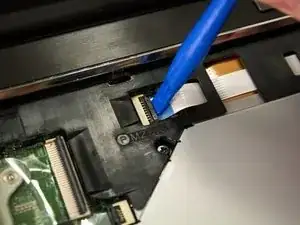

Отключите три шлейфа, с помощью пластиковой лопатки освободив фиксаторы, удерживающие их.

Подденьте кромку стыка ноутбука пластиковой лопаткой. Продолжайте поддевать по всему внешнему периметру, пока не почувствуете расхождение.

Снимите верхнюю часть.

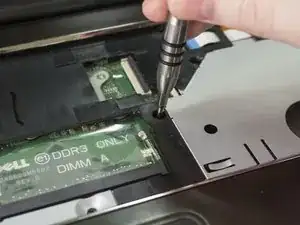

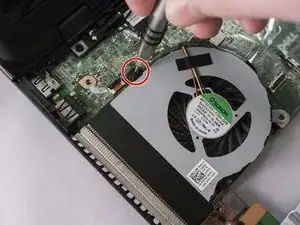

Открутите один винт длиной 3,5 мм с помощью отвёртки с наконечником PH0.

Осторожно извлеките кабель из разъёма.

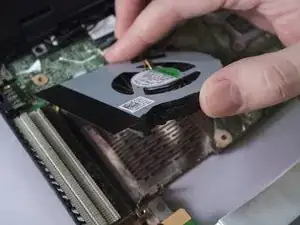

Медленно поднимите вентилятор.
