Замена материнской платы Dell Inspiron N4110

Перед началом работы убедитесь, что ноутбук выключен и отсоединен от сети.

Найдите аккумулятор на нижней стороне ноутбука.

Сдвиньте два фиксатора аккумулятора в направлении стрелок.

Поднимите аккумулятор, начиная с его основания.

Вытяните аккумулятор из ноутбука до полного извлечения.

Выкрутите 10 винтов 2,5×5 мм с основания ноутбука.

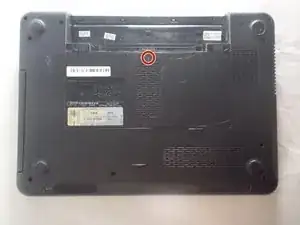

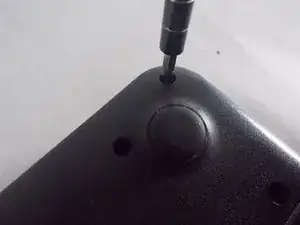

Открутите последний винт 2,5×5 мм, закреплённый на крышке.

Этот винт «съемный» и не отделяется от крышки. Перед снятием крышки убедитесь, что винт полностью откручен.

Снимите крышку с ноутбука.

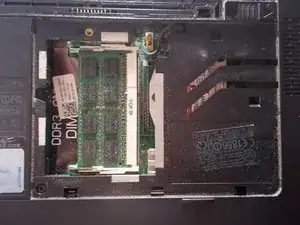

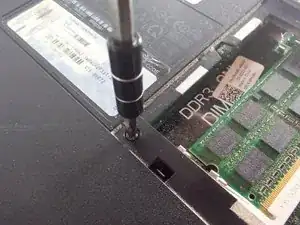

Открутите винт 2,5×5 мм внутри отсека оперативной памяти.

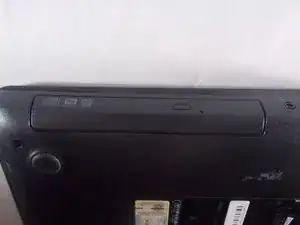

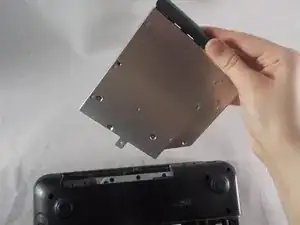

Извлеките диск-привод сбоку компьютера.

Нажимать кнопку не нужно — привод выйдет сам.

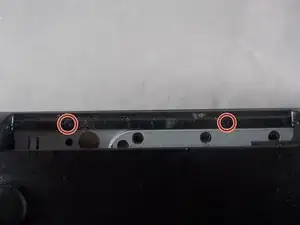

Открутите два винта 2×3 мм внутри отсека дисковода.

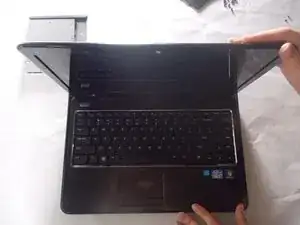

Переверните компьютер и откройте крышку ноутбука.

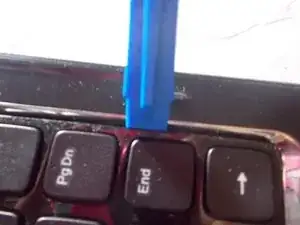

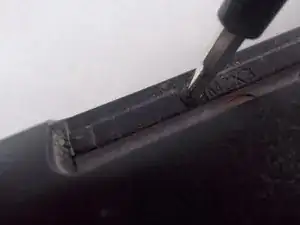

Используйте пластиковую раздвижную лопатку, чтобы начать снятие клавиатуры.

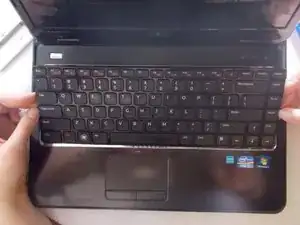

Завершите отделение клавиатуры от ноутбука руками.

Это может быть немного сложно, но клавиатура обязательно освободится.

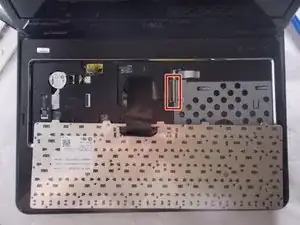

Поднимите чёрный фиксатор разъёма коричневого кабеля клавиатуры.

Вытяните кабель из фиксатора.

Отведите клавиатуру в сторону от ноутбука.

После удаления клавиатуры воспользуйтесь возможностью более тщательно очистить её с помощью сжатого воздуха.

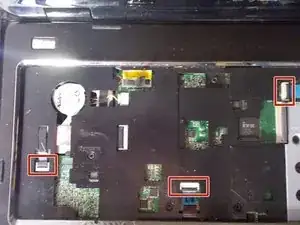

Поднимите чёрные фиксаторы разъёмов коричневых кабелей в трёх отмеченных местах.

Извлеките кабели из фиксаторов.

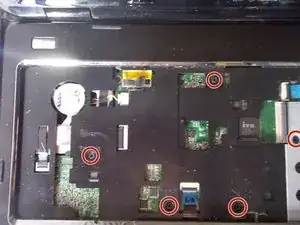

Открутите пять винтов 2,5×5 мм.

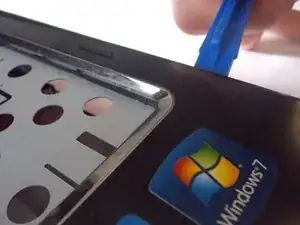

Используйте пластиковые раздвижные лопатки, чтобы снять нижнюю крышку.

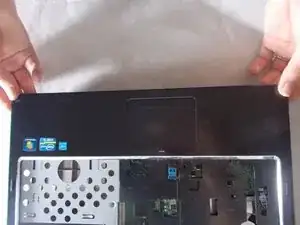

Руками полностью снимите крышку с основания.

Это может быть сложно, но выполнимо.

Отсоедините два кабеля, подключенных к динамику и вентилятору.

Их можно просто вытянуть — фиксаторы отсутствуют.

Отсоедините ленточный кабель над винтом, чтобы открыть доступ. Поднимите защёлку и аккуратно потяните за кабель, чтобы извлечь его из разъёма.

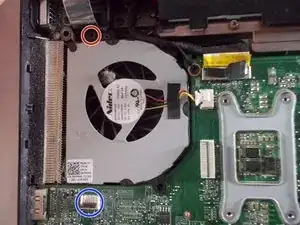

Открутите винт 2,5×5 мм вентилятора.

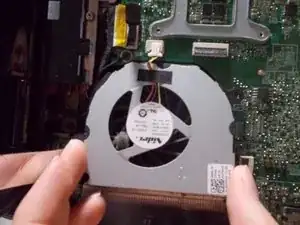

Поднимите и извлеките вентилятор из ноутбука.

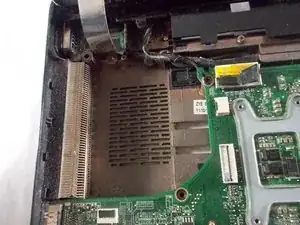

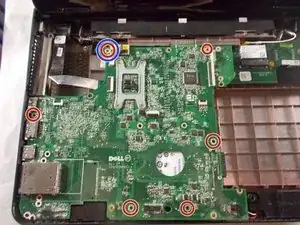

Открутите шесть винтов 2,5×5 мм материнской платы.

Обратите внимание, что этот винт может быть «зафиксирован» петлёй на конце заземляющего провода.

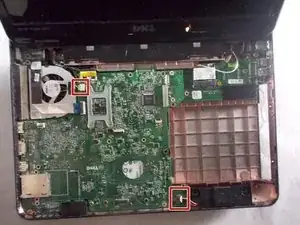

Отключите чёрный и жёлтый кабели от материнской платы.

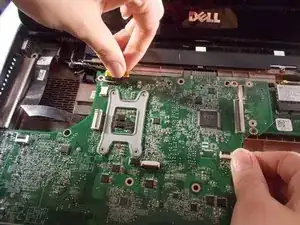

Начните отделять материнскую плату от ноутбука.

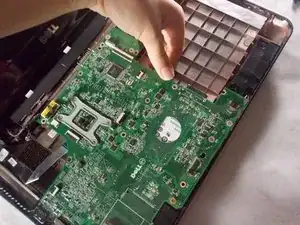

Поднимите её, чтобы отделить от других внутренних компонентов, затем потяните вправо, отводя от корпуса.

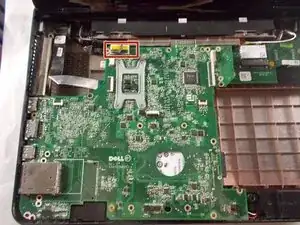

Отсоедините последний кабель от материнской платы.

Это позволит полностью извлечь материнскую плату из компьютера.

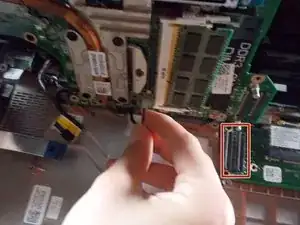

При установке материнской платы на место убедитесь, что два разъёма точно выровнены с дочерней платой. При незначительном смещении можно погнуть контакты на разъёме дочерней платы.
