Замена сборки дисплея Dell Inspiron 14z N114z

ПРЕДУПРЕЖДЕНИЕ: Прежде чем работать внутри вашего компьютера, ознакомьтесь с информацией по технике безопасности, которая прилагалась к вашему устройству. Следуйте инструкциям в разделе "Перед началом работы".

ОСТОРОЖНО: Чтобы избежать electrostatic дисзаряда, заземлитесь, используя браслет для заземления или периодически касаясь незакрашенной металлической поверхности (например, разъема на вашем компьютере).

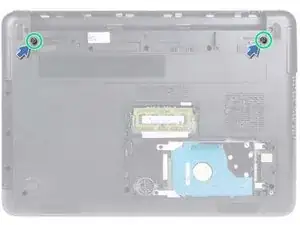

Снимите два винта, которые закрепляют сборку дисплея на корпусе компьютера.

Переверните компьютер и откройте дисплей как можно шире.

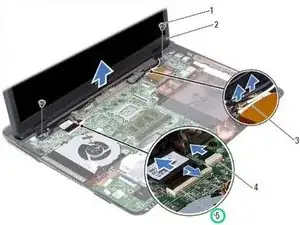

Поднимите защелку разъема и отключите кабель дисплея от разъема на системной плате.

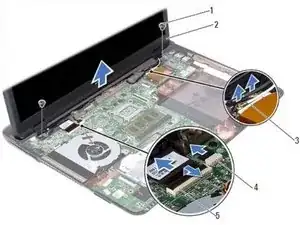

Обратите внимание на прокладку кабелей дисплея, камеры и антенны мини-карты, и снимите кабели с направляющих.

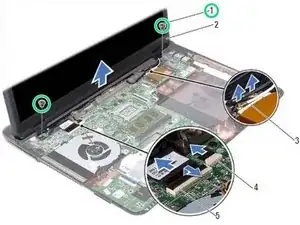

Снимите два винта, которые закрепляют сборку дисплея на корпусе компьютера.

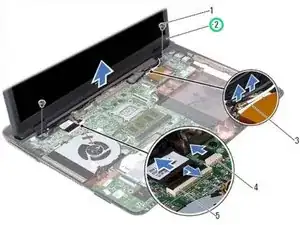

Поднимите сборку дисплея с корпуса компьютера.

Установите НОВУЮ сборку дисплея на место и замените два винта, которые закрепляют сборку дисплея на корпусе компьютера.

ПРИМЕЧАНИЕ: Убедитесь, что кабели не зажаты между сборкой дисплея и корпусом компьютера.

Проложите кабели дисплея, камеры и антенны мини-карты через их направляющие.

Вставьте кабель дисплея в разъем на системной плате и нажмите на защелку, чтобы зафиксировать кабель.
