Замена сборки дисплея Dell Inspiron N5030

В этом руководстве мы покажем вам, как снять и заменить сборку дисплея.

Шаг 1

ПРЕДУПРЕЖДЕНИЕ: Прежде чем работать внутри компьютера, прочтите информацию по безопасности, которая прилагалась к вашему компьютеру. Следуйте инструкциям в разделе «Перед началом».

ОСТОРОЖНО: Чтобы избежать электростатического разряда, заземлите себя, используя заземляющий ремень или периодически касаясь незакрашенной металлической поверхности (например, разъема на вашем компьютере).

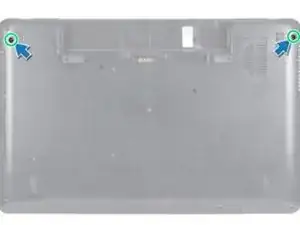

Снимите два винта, которые крепят сборку дисплея к корпусу компьютера.

Шаг 2

Переверните компьютер и откройте дисплей так далеко, как это возможно.

Шаг 3

Обратите внимание на прокладку антенны беспроводной мини-карты и отключите антенну беспроводной мини-карты от мини-карты.

Шаг 4

Отключите видеокабель от разъема на системной плате и уберите его из направляющей.

Шаг 5

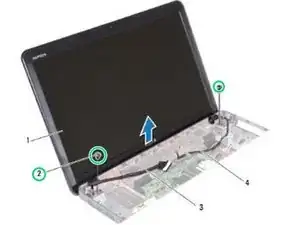

Снимите два винта (по одному с каждой стороны), которые крепят сборку дисплея к корпусу компьютера.

Шаг 6

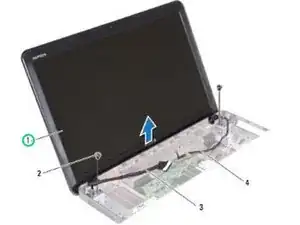

Поднимите и снимите сборку дисплея с корпуса компьютера.

Шаг 7

Установите НОВУЮ сборку дисплея на место и замените два винта (по одному с каждой стороны), которые крепят сборку дисплея к корпусу компьютера.

Шаг 8

Проложите видеокабель по направляющей и подключите видеокабель к разъему на системной плате.

Шаг 9

Проложите кабель антенны мини-карты по направляющей и подключите кабель антенны мини-карты к разъему на мини-карте.

Шаг 10

Перевод руководства с ifixit.com
