Замена динамиков Dell Inspiron 14z N114z

Одновременно нажмите большим пальцем на обе боковые защёлки. Должен раздался лёгкий щелчок, и аккумулятор немного выйдет наружу.

Схватите и снимите аккумулятор с нижней части ноутбука.

Открутите один винт 6.75 мм на дне пластины с помощью биты PH0.

Снимите заднюю крышку и отложите в сторону.

Открутите четыре винта 3.85 мм, фиксирующие жёсткий диск, используя биту PH0.

Сдвиньте жёсткий диск влево и аккуратно снимите.

Открутите один винт 3.85 мм с помощью биты PH0 и снимите с оптического привода.

Открутите семь винтов 5.70 мм с помощью биты PH0.

Открутите шесть винтов 3.85 мм с помощью биты PH0.

Осторожно поднимайте клавиатуру — после освобождения она удерживается ленточным кабелем снизу.

Аккуратно переверните ноутбук в рабочее положение и откройте, чтобы получить доступ к клавиатуре.

С помощью пластикового инструмента аккуратно подденьте четыре фиксатора, удерживающие клавиатуру. Будьте осторожны, чтобы не повредить верхние клавиши. Вы поймёте, что клавиатура освобождена, когда услышите четыре щелчка сверху.

Осторожно приподнимите клавиатуру от корпуса и немедленно переверните её, чтобы не повредить ленточный кабель.

Аккуратно отсоедините ленточный кабель, подняв зажим, удерживающий кабель, с помощью пластикового инструмента. Отложите клавиатуру и ленточный кабель в сторону.

Снимите семь винтов 5.70 мм с помощью биты PH0.

Снимите три ленточных кабеля, освободив защёлки, удерживающие кабели, с помощью пластикового инструмента.

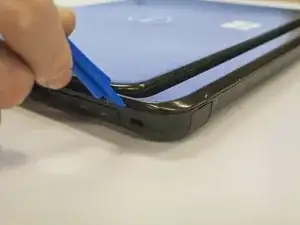

Подденьте край шва корпуса ноутбука пластиковым инструментом. Продолжайте поддевать по всему периметру, пока не почувствуете отделение.

Снимите верхнюю часть корпуса.

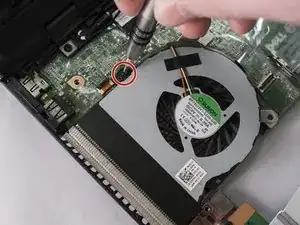

Снимите вентилятор, открутив один винт 3.85 мм с помощью биты PH0.

Отключите кабельный разъём.

Снимите два ленточных кабеля с помощью пластикового инструмента.

Отключите кабельный разъём.

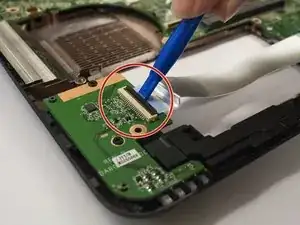

Снимите ленточный разъём с помощью пластикового инструмента.

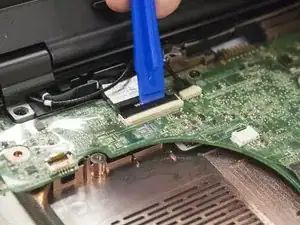

Отключите кабельный разъём с помощью пластикового инструмента.

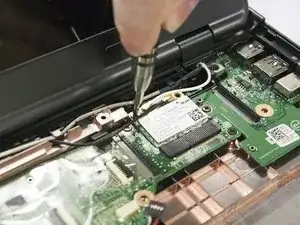

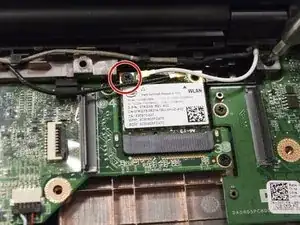

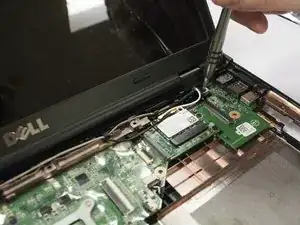

Открутите один винт 3.85 мм и снимите модуль WLAN.

Подденьте заднюю часть шва корпуса ноутбука до щелчка.

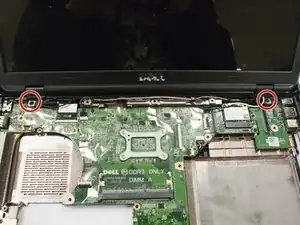

Открутите два винта, удерживающие экран, с помощью биты PH0, затем поднимите экран вверх.

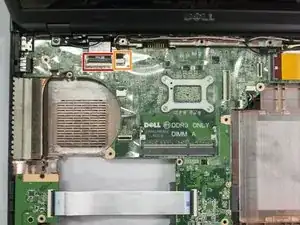

Отключите кабельный разъём.

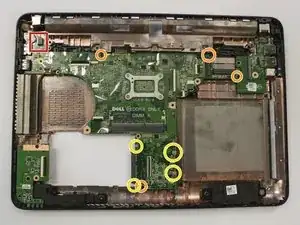

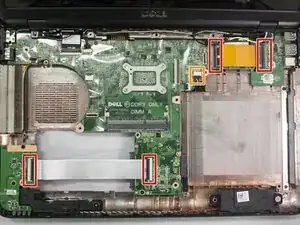

Снимите четыре винта 3.85 мм с материнской платы.

Снимите четыре винта 5.65 мм с материнской платы, используя биту PH0.

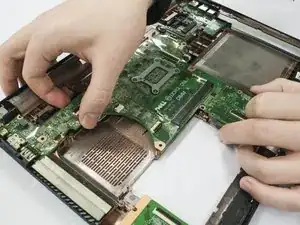

Поднимите материнскую плату и снимите её.

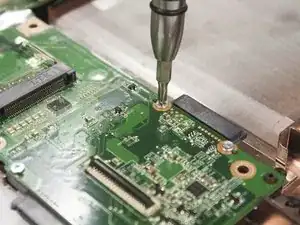

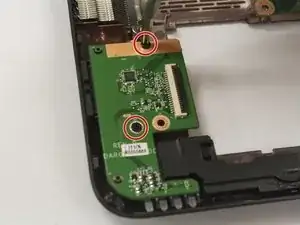

Открутите два винта 3.85 мм, фиксирующие модуль кард-ридера, используя биту PH0.

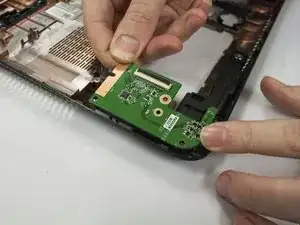

Поднимите кард-ридер и снимите его.

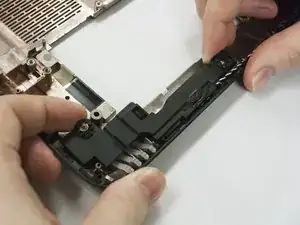

Открутите по одному винту 3.60 мм с каждого динамика с помощью биты PH0, затем поднимите оба динамика.
