Замена динамиков Dell Inspiron N4010

Убедитесь, что ноутбук не подключен к розетке или зарядному устройству

Разблокируйте аккумулятор, сдвинув правый фиксатор вправо.

Удерживая левый фиксатор в положении влево, потяните аккумулятор от ноутбука.

Аккумулятор полностью извлечён; без него ноутбук не включится.

Используя крестовую отвертку #0, отвинтите указанный винт.

Осторожно отогните крышку модуля оперативной памяти вверх и от корпуса.

Отвинтите указанный винт 5,7 мм под крышкой модуля оперативной памяти.

Снимите ещё один винт над защёлкой для извлечения аккумулятора

Используя тонкий пластиковый инструмент (например медиатор или лопатку), вставьте его в верхнюю часть клавиатуры чуть выше клавиши F7 и аккуратно подденьте клавиатуру.

Перемещайте инструмент к каждому концу в верхней части клавиатуры, чтобы полностью отсоединить все пластиковые защёлки.

Осторожно приподнимите клавиатуру и слегка отведите её от корпуса ноутбука.

Не допускайте натяжения ленточного кабеля внизу.

Осторожно отсоедините ленточный кабель, наклоняя клавиатуру в сторону экрана.

Клавиатура теперь полностью отключена.

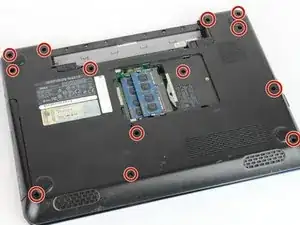

Снимите указанные винты 5,7 мм.

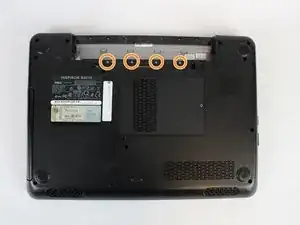

Снимите меньшие винты 3 мм, расположенные под отсеком для аккумулятора.

Пластиковой лопаткой отожмите серебристую верхнюю крышку от чёрного корпуса.

Перемещайте инструмент вправо и влево вдоль швов, чтобы полностью отсоединить крышку.

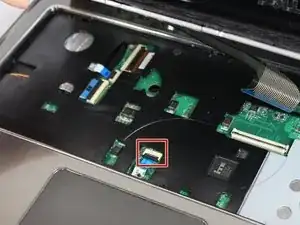

Отключите указанные ленточные кабели под местом установки клавиатуры.

Поднимите крышку вверх и от корпуса ноутбука после удаления оптического привода и отвинчивания трёх винтов справа.

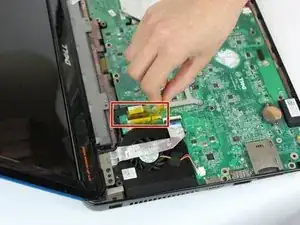

Отклейте жёлтую ленту, чтобы открыть разъём ленточного кабеля.

Отключите ленточный кабель от материнской платы.

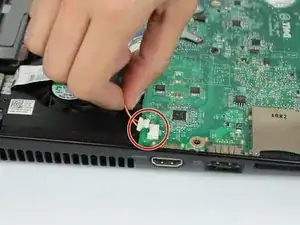

Отключите 3-проводной разъём от материнской платы.

Отвинтите указанные винты 5,6 мм крестовой отверткой #0.

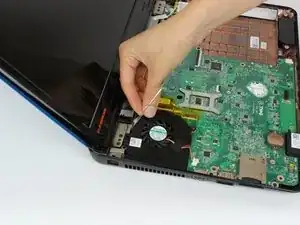

Снимите вентилятор с устройства.

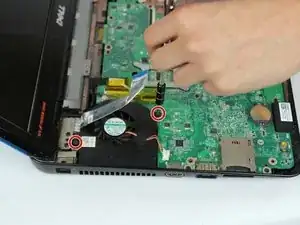

Отвинтите два винта, крепящие правый динамик, крестовой отверткой #0.

Отключите разъём динамика от материнской платы.

Дотянитесь под дочернюю плату и отключите разъём.

Он находится под платой в указанной области.

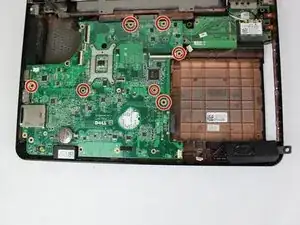

Отвинтите указанные винты 5,6 мм крестовой отверткой #0.

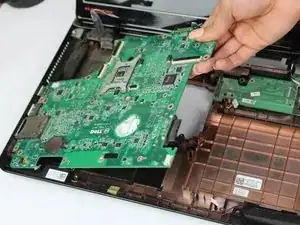

Материнская плата теперь может быть извлечена: потяните её вверх и наклоните влево до освобождения разъёмов от корпуса ноутбука.

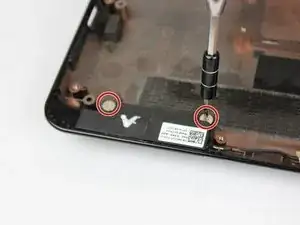

Отвинтите два винта 3,6 мм с крестообразной шлицевой головкой, используя крестовую отвертку #0.

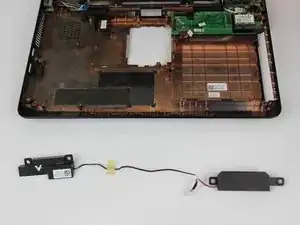

Извлеките динамики из устройства.
