Замена вентилятора Chromebook x360 14-da0011dx
Это руководство проведёт Вас через процесс замены охлаждающего вентилятора Chromebook x360 14-da0011dx. Со временем вентиляторы накапливают мусор и пыль, что приводит к неисправностям или снижению эффективности. По возможности очистите вентилятор от мусора и повторно проверьте соединение перед полной заменой вентилятора.
Шаг 1

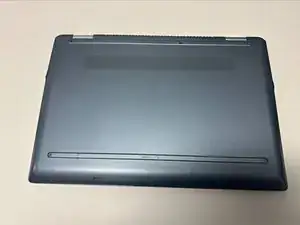

Переверните устройство так, чтобы петля была обращена от Вас.

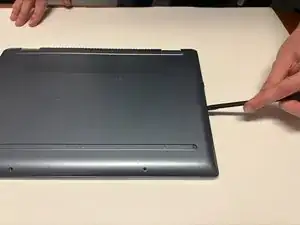

Сзади устройства снимите две резиновые полоски в верхней и нижней части устройства с помощью лопатки.
Шаг 2
Снимите семь винтов 8,0 мм, расположенных под двумя резиновыми накладками, а также винты вдоль задней части устройства, используя отвёртку Phillips №1.
Шаг 3

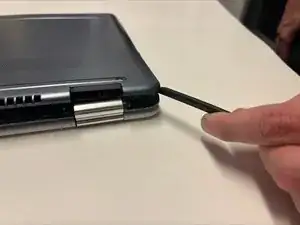

С помощью лопатки аккуратно подденьте кромки задней крышки корпуса. Медленно обходите по периметру устройства, пока панель не отойдёт.
Шаг 4

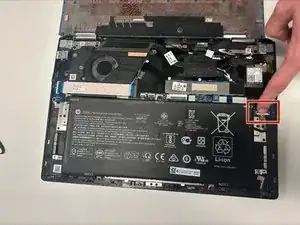

Отключите кабель, подключённый к аккумулятору.
Шаг 5

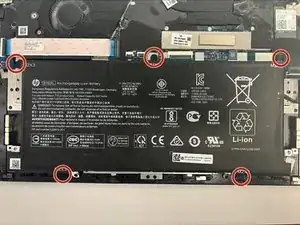

Снимите пять винтов 3,0 мм, удерживающих аккумулятор, используя отвёртку Phillips №1.
Шаг 6
Поднимите аккумулятор из шасси.
Шаг 7

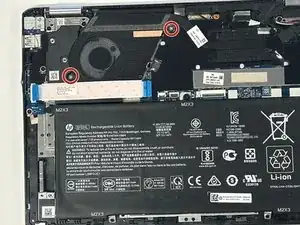

Снимите два винта 3,0 мм Phillips №1, удерживающих вентилятор.
Шаг 8

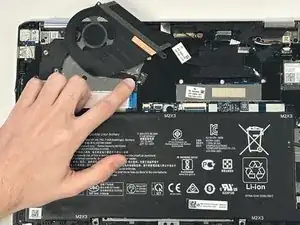

Отключите кабель вентилятора от материнской платы.
Аккуратно извлеките вентилятор из корпуса.
Будьте осторожны при извлечении вентилятора: он располагается под одной из тепловых трубок процессора и заправлен под ленточный кабель, идущий к плате ввода-вывода.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
