Замена дисплея HP Chromebook x360 11-ae010nr
Если дисплей вашего HP Chromebook x360 11-ae010nr разбит или повреждён и вы хотите его заменить, то это руководство для вас. Руководство покажет пошаговый процесс отсоединения дисплея от остальной части устройства.
Шаг 1
Переверните устройство вверх дном так, чтобы винты были видны.
Ослабьте два фиксированных винта Phillips #1 в центре устройства.
Удалите три винта Phillips #1 длиной 9,3 мм со стороны шарнира устройства.
Удалите четыре винта Phillips #1 длиной 6,1 мм со стороны открытия устройства.
Шаг 2
Вставьте инструмент для вскрытия iFixit между краем клавиатурного блока и основанием устройства.
Нажмите на ручку инструмента для вскрытия, чтобы создать зазор между клавиатурным блоком и основанием устройства.
Проводите инструментом по периметру устройства, отщёлкивая защёлки при необходимости с усилием, пока клавиатурный блок полностью не отойдёт от основания устройства.
Шаг 3
Отделите клавиатурный блок от корпуса.
К клавиатуре подключены два кабеля, поэтому будьте осторожны, чтобы не повредить эти кабели.
Переверните чёрную пластиковую защёлку там, где широкий кабель соединяется с материнской платой, кончиком лопатки или ногтем.

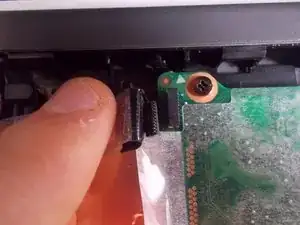

Снимите кабель, используя изогнутые плоскогубцы с тонким носом или пальцами.
Шаг 4
Переверните белую пластиковую защёлку там, где тонкий кабель соединяется с материнской платой, кончиком лопатки или ногтем.
Снимите кабель, используя изогнутые плоскогубцы с тонким носом или пальцами.
Отделите клавиатуру от ноутбука.
Шаг 5

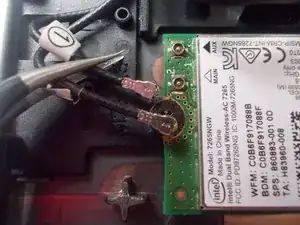

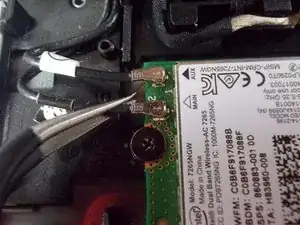

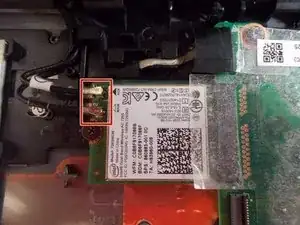

Используйте пинцет, чтобы аккуратно, но уверенно вытащить каждый из чёрных кабелей из их разъёмов.
Шаг 6

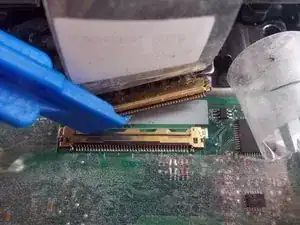

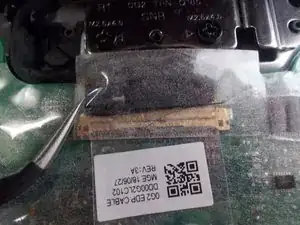

Используйте пинцет, чтобы частично отлепить и удерживать обе пластиковые полоски в стороне от золотого соединительного кабеля.
Используйте инструмент для вскрытия, чтобы вытащить золотой кабель из его разъёма.
Шаг 7

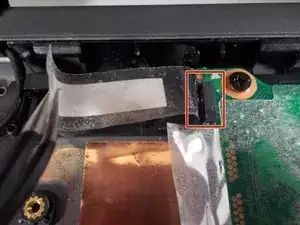

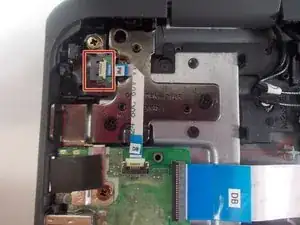

Используйте пинцет, чтобы аккуратно оттянуть и удерживать пластиковую полоску.
Вытяните чёрный кабель из его разъёма.
Шаг 8

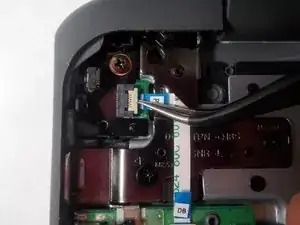

Используйте пинцет, чтобы перевернуть белую защёлку вверх.
Осторожно извлеките бело-голубой плоский кабель из его разъёма.
Шаг 9

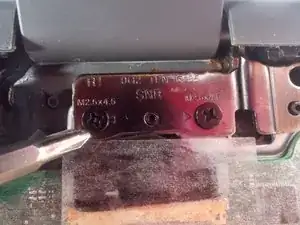

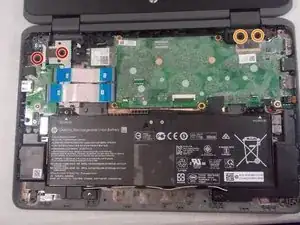

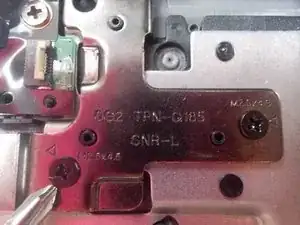

Удалите два винта Phillips #0 длиной 6 мм с металлического кронштейна на левой стороне устройства.

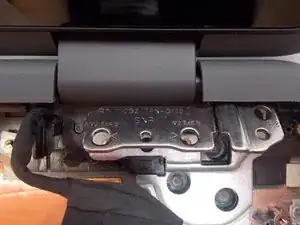

Удалите два винта Phillips #0 длиной 6 мм с металлического кронштейна на правой стороне устройства.
Шаг 10

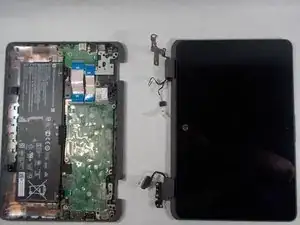

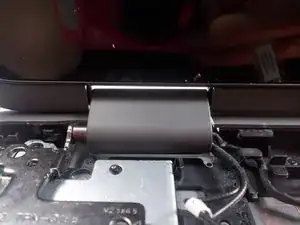

Осторожно потяните дисплей на себя, удерживая оба кронштейна параллельно корпусу устройства.
Держите провода в стороне, так как они легко могут быть повреждены при снятии дисплея.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
