Замена материнской платы Chromebook x360 14-da0011dx

Переверните устройство так, чтобы шарнир был от Вас.

На задней панели снимите с верхней и нижней частей устройства две резиновые полоски с помощью лопатки.

Снимите семь винтов 8,0 мм, расположенных под двумя резиновыми прокладками и винты вдоль задней части устройства, используя крестовую отвертку Phillips #1.

С помощью лопатки аккуратно подденьте кромки задней крышки, чтобы снять её с устройства. Медленно обойдите все стороны устройства, пока панель полностью не освободится.

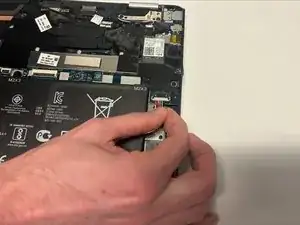

Отсоедините кабель, подключённый к аккумулятору.

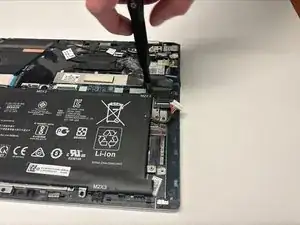

Снимите пять винтов 3,0 мм, удерживающих аккумулятор, используя крестовую отвертку Phillips #1.

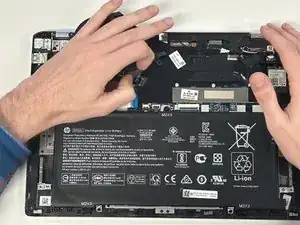

Поднимите аккумулятор и извлеките его из шасси.

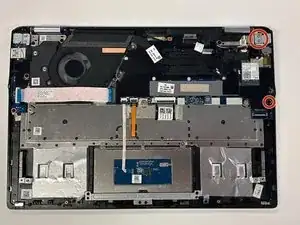

Снимите два винта 3,0 мм Phillips #1, фиксирующие вентилятор.

Отключите кабель вентилятора от материнской платы.

Аккуратно извлеките вентилятор из корпуса.

Будьте осторожны при снятии вентилятора: он расположен под одной из тепловых трубок процессора и заправлен под ленточный кабель, идущий к плате ввода/вывода.

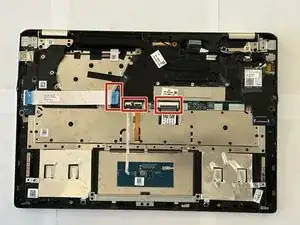

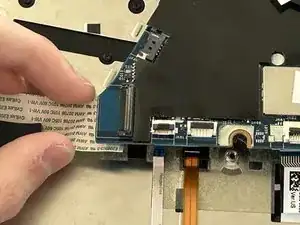

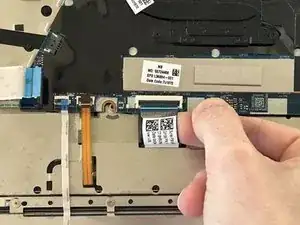

Поднимите фиксирующие язычки ZIF-разъёмов, затем извлеките ленточные кабели.

Имеется несколько мелких соединений для ленточных кабелей. Проявляйте крайнюю осторожность при их отключении.

Один ленточный кабель находится на нижней стороне материнской платы и будет отсоединён позже.

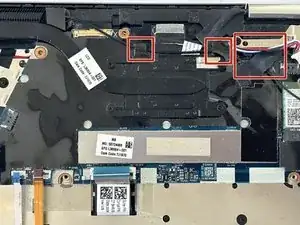

Снимите три винта 3,0 мм Phillips #1, удерживающие материнскую плату.

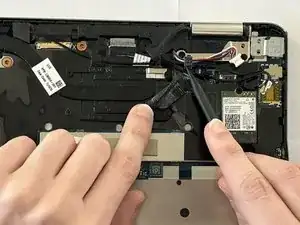

Отключите кабели, подключённые к модулю Wi‑Fi и материнской плате вдоль верхнего края.

Самый левый разъём — ленточный с металлической фиксирующей планкой, которую нужно отщёлкнуть.

С помощью лопатки удалите ленту и пластиковую защиту, удерживающие провода.

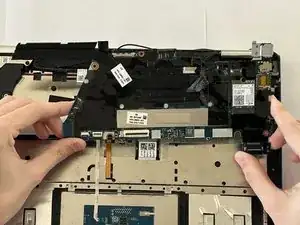

Осторожно приподнимите материнскую плату до состояния свободности.

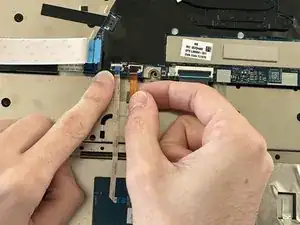

Отсоедините ленточный кабель, подключённый к нижней стороне материнской платы.

Фиксирующий язычок на этом ленточном кабеле нужно откинуть вниз для разблокировки.

Извлеките материнскую плату из устройства.

Для замены может потребоваться снятие тепловых трубок, если на вашей новой плате они не установлены.
