Замена материнской платы HP Chromebook CB2L

Переверните HP Chromebook CB2L так, чтобы нижняя часть была обращена вверх.

Далее с помощью пластиковой лопатки снимите синюю панель.

С помощью крестообразной отвертки Phillips #1 отвинтите шесть винтов 1.2 мм.

Осторожно подденьте белую заднюю панель с помощью пластиковой лопатки.

Отключите питание аккумулятора от материнской платы с помощью пластиковой лопатки.

Отвинтите четыре винта 1.2 мм с помощью крестообразной отвертки Phillips #1.

С помощью пластиковой лопатки извлеките аккумулятор из Chromebook.

С помощью пластиковой лопатки приподнимите чёрную защёлку.

Отключите синюю и чёрную шлейф‑полосы от материнской платы.

Используйте крестообразную отвертку Phillips #1, чтобы отвинтить четыре винта 1.2 мм, отмеченные красным.

Аккуратно потяните за чёрный провод, чтобы отсоединить аудиопорт от материнской платы.

Осторожно отключите чёрный провод, соединяющий динамик с материнской платой.

С помощью пластиковой лопатки снимите динамик с задней панели.

Отключите чёрный провод, который соединяет аудиопорт с материнской платой.

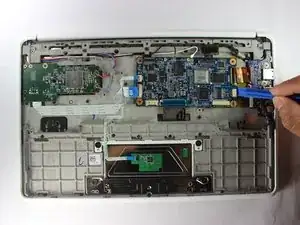

С помощью пластиковой лопатки приподнимите белую защёлку.

С помощью пластиковой лопатки отсоедините золотистую шлейф‑полосу, соединяющую аудиопорт с материнской платой.

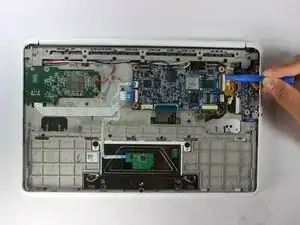

Приподнимите чёрную защёлку с помощью пластиковой лопатки.

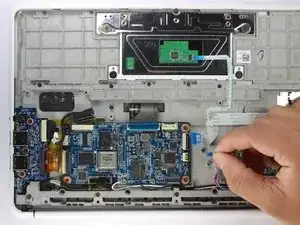

Снимите две белые шлейф‑полосы с материнской платы.

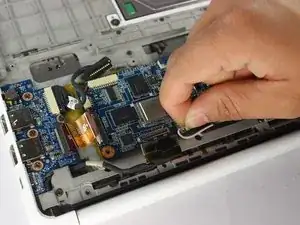

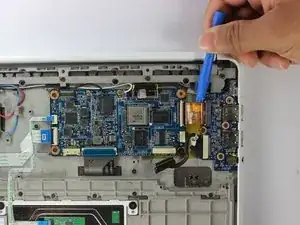

Приподнимите чёрный и серебристый разъём с помощью пластиковой лопатки, как показано.

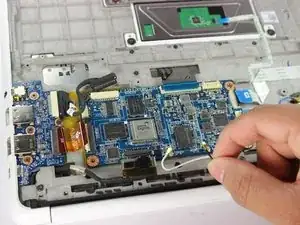

Удалите белый и чёрный провода, поворачивая их против часовой стрелки и аккуратно поднимая.

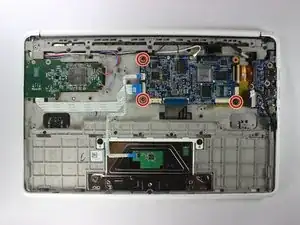

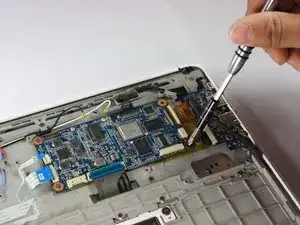

Отвинтите три винта 1.2 мм с помощью крестообразной отвертки Phillips #1.

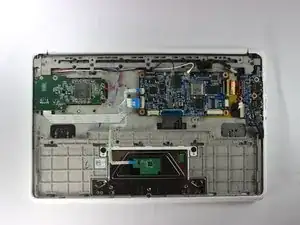

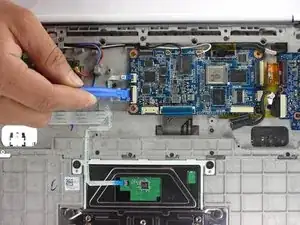

С помощью пластиковой лопатки приподнимите материнскую плату из задней панели.
