Замена платы ввода/вывода (I/O) HP Chromebook x360 14-da0011dx
В этом руководстве показано, как получить доступ к плате ввода/вывода на HP Chromebook x360 14-da0011dx. Это позволит пользователю удалить и заменить плату ввода/вывода в устройстве. Перед разборкой устройства и заменой платы ввода/вывода проверьте порты ввода/вывода на предмет мусора и посторонних предметов, которые могут мешать подключению. В разъёмах портов также могут быть погнутые контакты, которые можно отрегулировать для устранения проблем с подключением.
Шаг 1
Переверните устройство так, чтобы петля была обращена от Вас.
На задней стороне устройства снимите две резиновые полоски в верхней и нижней части устройства с помощью лопатки.
Шаг 2
Отверткой Phillips #1 удалите семь винтов длиной 8,0 мм, расположенных под двумя резиновыми прокладками, а также винты вдоль задней части устройства.
Шаг 3
С помощью пластиковой лопатки аккуратно подденьте кромки задней крышки и снимите её с устройства. Медленно обойдите по периметру, пока панель полностью не отойдёт.
Шаг 4
Отсоедините кабель, подключённый к аккумулятору.
Шаг 5
Отверткой Phillips #1 удалите пять винтов длиной 3,0 мм, удерживающих аккумулятор.
Шаг 6

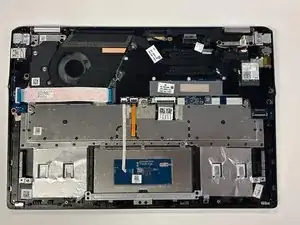

Поднимите аккумулятор и извлеките его из шасси.
Шаг 7

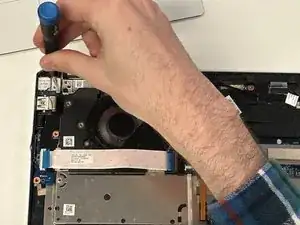

Найдите плату ввода/вывода в верхнем левом углу ноутбука.
Отверткой Phillips #1 удалите четыре винта длиной 3,0 мм.
Шаг 8

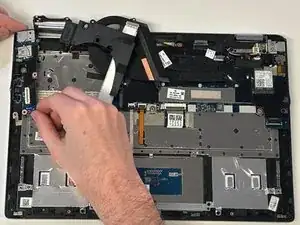

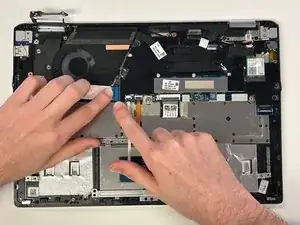

Поднимите фиксирующие защёлки ZIF-разъёмов, подключённых к плате ввода/вывода.
Снимите ленточные кабели.
Шаг 9

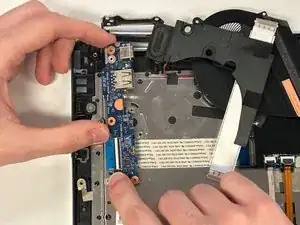

Поднимите плату ввода/вывода и извлеките её.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
