Замена узла дисплея Dell Inspiron 11-3162

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, которая прилагалась к вашему компьютеру, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

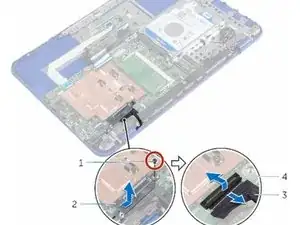

Удалите винт, который крепит кронштейн кабеля дисплея к системной плате.

Сдвиньте и поднимите кронштейн кабеля дисплея с системной платы.

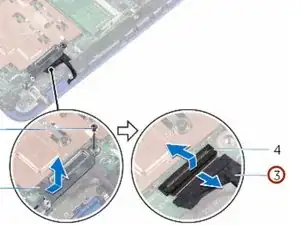

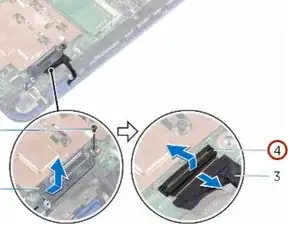

Откройте защёлку и отключите кабель дисплея от системной платы.

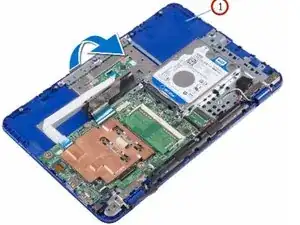

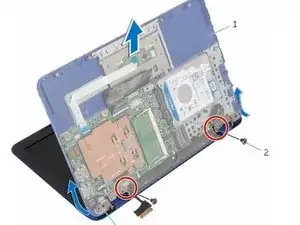

Приподнимите сборку подставки для ладоней и клавиатуры под углом.

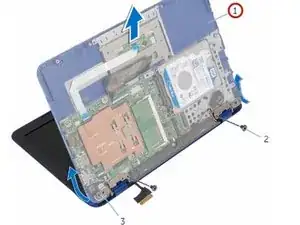

Удалите винты, которые крепят узел дисплея к сборке подставки для ладоней и клавиатуры.

Сдвиньте и снимите сборку подставки для ладоней и клавиатуры с узла дисплея.

Разместите НОВЫЙ узел дисплея на ровной и чистой поверхности.

Совместите отверстия для винтов на петлях дисплея с отверстиями для винтов в сборке подставки для ладоней и клавиатуры.

Вкрутите винты, которые крепят узел дисплея к сборке подставки для ладоней и клавиатуры.

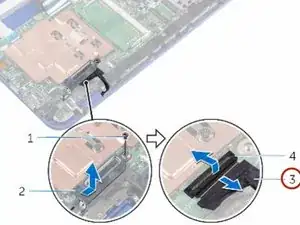

Вставьте кабель дисплея в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

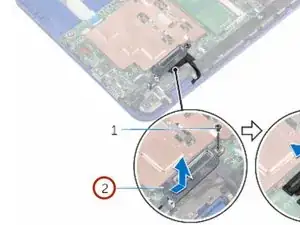

Вставьте кронштейн кабеля дисплея в паз на сборке подставки для ладоней и клавиатуры.

Совместите отверстие для винта на кронштейне кабеля дисплея с отверстием для винта на системной плате.

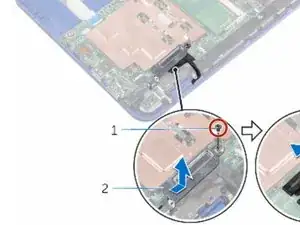

Вкрутите винт, который крепит кронштейн кабеля дисплея к системной плате.
