Замена материнской платы Dell Inspiron 11-3162

Перед началом работы обязательно выключите ноутбук и отключите его от розетки.

Воспользуйтесь пинцетом, чтобы поддеть и снять заглушку центрального винта на задней крышке.

Используйте отвёртку с крестообразным наконечником, чтобы отвинтить девять винтов длиной 6,8 мм, крепящих заднюю крышку.

Используйте лопатку, чтобы поддеть заднюю крышку по краям основания и ослабить её крепление к ноутбуку.

Не снимайте крышку полностью, так как она по-прежнему соединена с ноутбуком кабелями.

Если вы заменяете только аккумулятор, этот шаг можно пропустить. Будьте осторожны, чтобы не повредить кабель, который всё ещё подключён.

Разблокируйте широкий разъём ZIF, фиксирующий гибкий кабель.

Чтобы разблокировать разъём ZIF, воспользуйтесь кончиком лопатки или ногтем, чтобы поднять небольшую подвижную пластину-замок.

Вытяните ленточный кабель наружу, чтобы отсоединить заднюю крышку от материнской платы.

Используйте отвёртку с крестообразным наконечником, чтобы отвинтить три винта длиной 4 мм, крепящих аккумулятор.

Отсоедините кабель аккумулятора от материнской платы, аккуратно потянув его в сторону аккумулятора пальцами (или с помощью пинцета).

Тяните параллельно аккумулятору, а не строго вверх.

Поднимите и извлеките аккумулятор из посадочного места.

Используйте отвёртку с наконечником PH000, чтобы отвинтить винт длиной 3,8 мм.

С помощью пинцета снимите белые и чёрные провода с модуля Wi-Fi.

Вытяните модуль Wi-Fi.

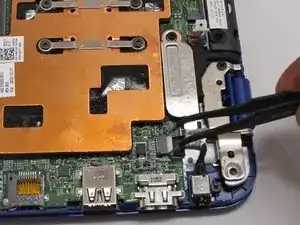

С помощью пинцета отключите разъём постоянного тока.

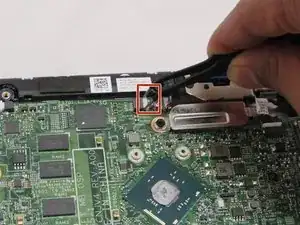

Используйте пинцет, чтобы отключить кабель динамика.

С помощью пинцета снимите кабель CMOS.

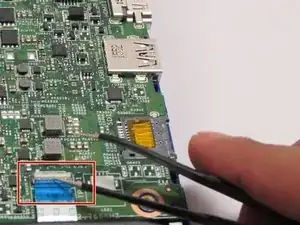

Используйте пинцет, чтобы снять кабель тачпада.

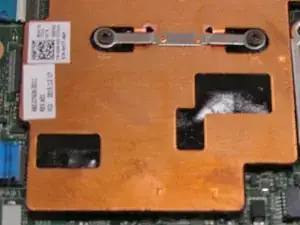

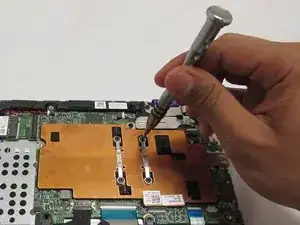

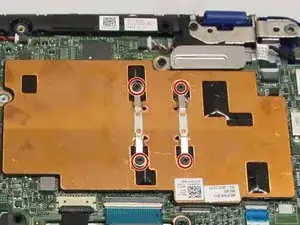

Используйте отвёртку с крестообразным наконечником PH0, чтобы ослабить четыре винта и снять оранжевую пластину.

Используйте отвёртку с крестообразным наконечником PH00, чтобы отвинтить один винт длиной 3 мм. После этого снимите кронштейн.

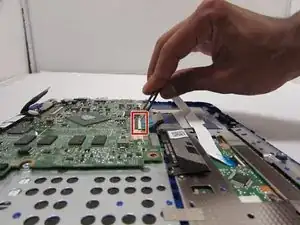

Снимите кабель клавиатуры.

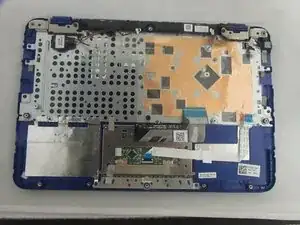

Снимите материнскую плату, аккуратно поднимая её за края.
