Замена жесткого диска Dell Inspiron 11-3138
В этом руководстве мы покажем вам, как удалить и заменить жесткий диск.
Шаг 1
ПРЕДУПРЕЖДЕНИЕ: Прежде чем работать внутри вашего компьютера, ознакомьтесь с информацией по безопасности, которая прилагалась к вашему компьютеру, и выполните шаги в разделе "Перед работой с компьютером". После работы внутри компьютера следуйте инструкциям в разделе "После работы с компьютером".
ОСТОРОЖНО: Чтобы избежать потери данных, не удаляйте жесткий диск, пока компьютер находится в состоянии сна или включен.
ОСТОРОЖНО: Жесткие диски чрезвычайно хрупкие. Будьте осторожны при обращении с жестким диском.

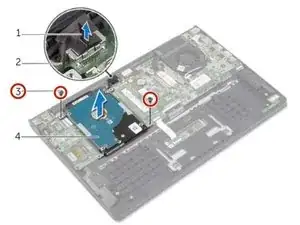

Удалите винты, которые фиксируют сборку жесткого диска к сборке подлокотника.
Шаг 2

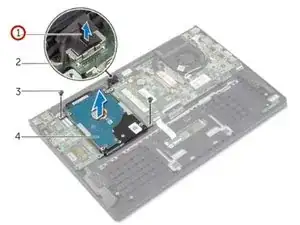

С помощью язычка отключите кабель жесткого диска от системной платы.
Шаг 3

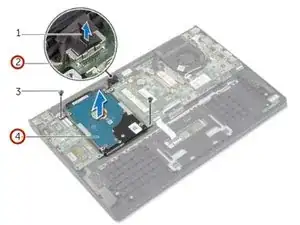

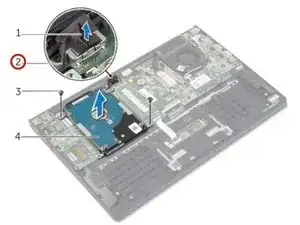

Поднимите сборку жесткого диска вместе с кабелем, отделив ее от сборки подлокотника.
Шаг 4

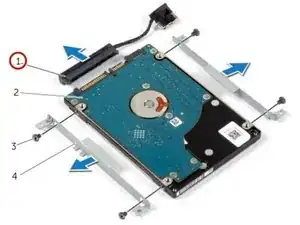

Отключите промежуточный адаптер от жесткого диска.
Шаг 5

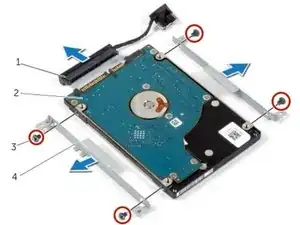

Удалите винты, которые фиксируют кронштейны жесткого диска к жесткому диску.
Шаг 6
Совместите отверстия для винтов на НОВОМ жестком диске с отверстиями для винтов на кронштейне жесткого диска.
Шаг 7
Установите винты, которые фиксируют кронштейны жесткого диска к жесткому диску.
Шаг 8
Подключите промежуточный адаптер к жесткому диску.
Шаг 9

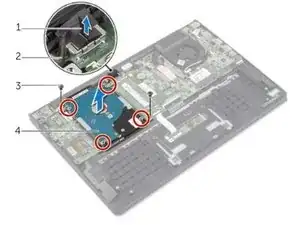

Совместите отверстия для винтов на сборке жесткого диска с отверстиями для винтов на сборке подлокотника.
Шаг 10

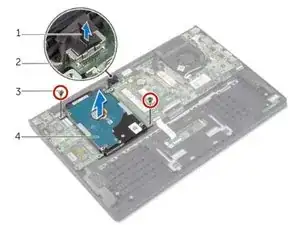

Установите винты, которые фиксируют сборку жесткого диска к сборке подлокотника.
Шаг 11
Подключите кабель жесткого диска к системной плате.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
