Замена экрана Dell Inspiron 11-3162

Перед началом работ убедитесь, что ноутбук выключен и отсоединен от сети.

Используйте пинцет, чтобы поддеть и снять центральную заглушку винта на задней крышке.

Используйте отвёртку с крестообразным наконечником для выкручивания девяти винтов длиной 6,8 мм, крепящих заднюю крышку.

Используйте лопатку, чтобы поддеть крышку вдоль нижних краёв и отделить её от корпуса ноутбука.

Не снимайте полностью крышку, так как она всё ещё соединена с ноутбуком проводами.

Если Вы меняете только аккумулятор, этот шаг можно пропустить. Будьте осторожны, чтобы не повредить подключённый кабель во время работы.

Откройте широкий разъём ZIF, к которому подключён гибкий кабель.

Чтобы открыть разъём ZIF, используйте кончик лопатки или ноготь, чтобы поднять маленькую защёлку с шарниром.

Вытяните ленточный кабель наружу, чтобы отключить заднюю крышку от материнской платы.

Используйте отвёртку с крестообразным наконечником, чтобы открутить три винта длиной 4 мм, крепящих аккумулятор.

Отсоедините кабель аккумулятора от материнской платы, потянув его аккуратно в сторону аккумулятора, пальцами или пинцетом.

Тяните параллельно аккумулятору, а не вертикально вверх.

Приподнимите и извлеките аккумулятор из посадочного места.

Используйте отвёртку с наконечником PH000, чтобы открутить винт длиной 3,8 мм.

Пинцетом отсоедините белый и чёрный провода от модуля Wi-Fi.

Извлеките модуль Wi-Fi.

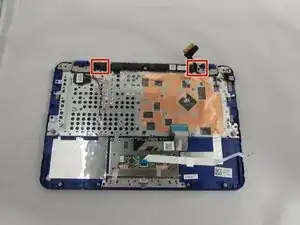

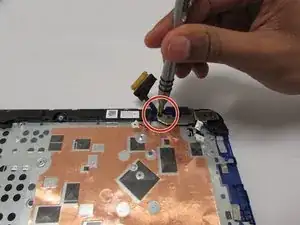

Выкрутите два винта, крепящих шарниры экрана.

Отогните шарниры и снимите экран.

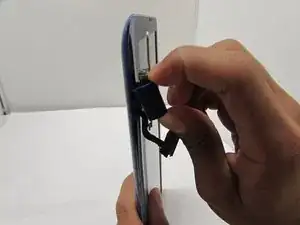

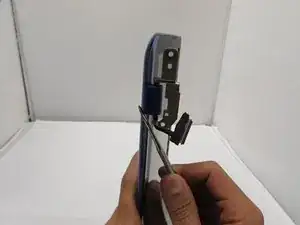

Снимите заглушки шарниров с помощью лопатки.

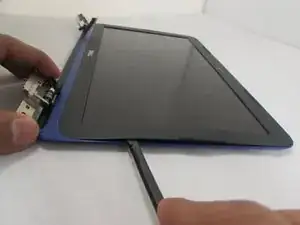

Аккуратно снимите рамку экрана с помощью чёрной нейлоновой лопатки, проводя ею по всем внешним краям экрана.

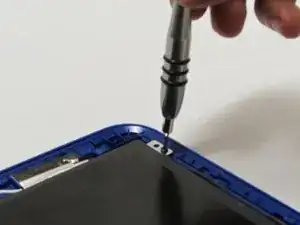

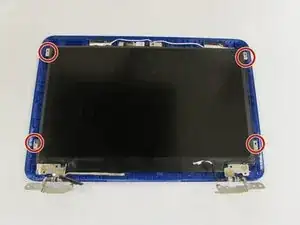

Выкрутите четыре винта отвёрткой с наконечником PH00.

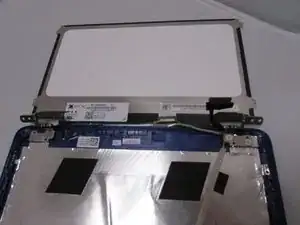

Переверните экран.

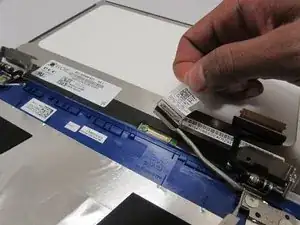

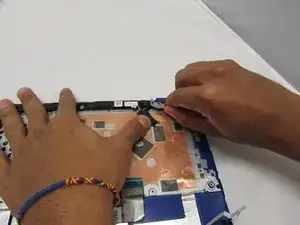

Отклейте пленку и отсоедините кабель экрана.

Снимите экран.
