Замена материнской платы Dell Inspiron 11-3164

Начните с размещения ноутбука вверх дном, чтобы открыть первый набор винтов на нижней части корпуса. Используйте насадку J1 Phillips, чтобы отвинтить 8 винтов размером 60 мм.

Снимите пластиковую крышку, чтобы обнажить последний винт, удерживающий переднюю и заднюю рамки вместе.

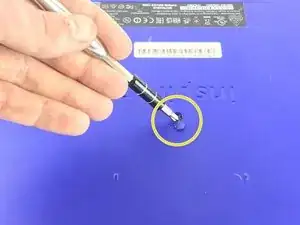

Удалите этот последний винт размером 60 мм с помощью насадки J1 Phillips, входящей в утверждённый набор инструментов iFixit.

Откройте защёлки и отключите кабель тачпада и кабель клавиатуры от системной платы.

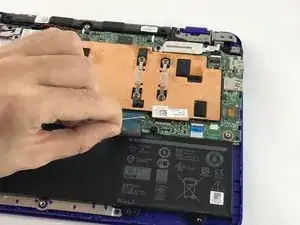

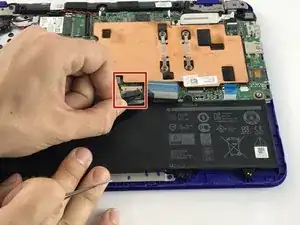

Отключите кабель аккумулятора от системной платы.

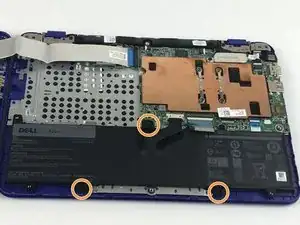

Удалите винты, которые крепят аккумулятор к подлокотнику и сборке клавиатуры, используя отвёртку PH1, чтобы выкрутить три винта аккумулятора размером 40 мм.

Материнская плата не может быть удалена, пока аккумуляторная батарея всё ещё подключена к ноутбуку.

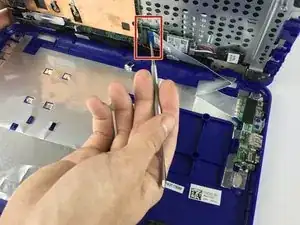

Откройте защёлку и отключите кабель платы ввода-вывода от системной платы.

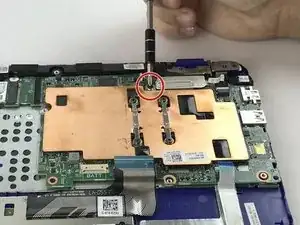

Удалите винт 2 мм, который крепит материнскую плату и сборку клавиатуры.

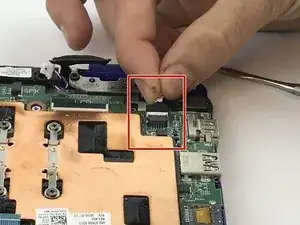

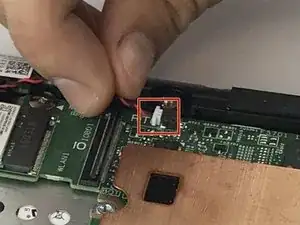

Отключите кабель батарейки-перезагрузчика (монетной батарейки) от системной платы.

Чтобы снять кабель, используйте маленькие плоскогубцы или угловые пинцеты высокой точности за левые и правые выступы адаптера.

Не тяните за провод.

Снятие беспроводной WLAN-карты

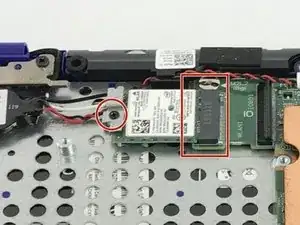

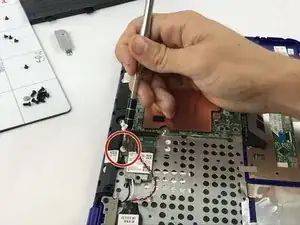

Удалите винт стойки M2 x 3 мм.

Снимите металлическую планку.

Пинцетом отсоедините белый и чёрный антенные кабели, подключенные к беспроводной WLAN-карте.

Удалите беспроводную WLAN-карту, сдвинув сборку из гнезда беспроводной карты на материнской плате.

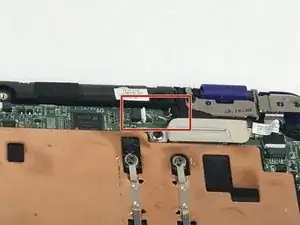

Отключите кабель динамика от системной платы.

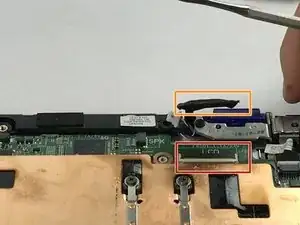

Удалите винт M2xL3 на защите кабеля дисплея, крепящий его к системной плате.

Отсоедините лежащий под ним кабель.

Отключите кабель разъёма питания от системной платы.

Используйте угловые пинцеты высокой точности, чтобы поддеть выступы адаптера вдоль стороны, удалённой от гнезда на материнской плате.

Внимание: чтобы не повредить провод, не тяните за кабель.

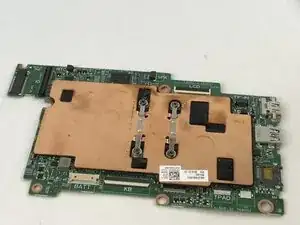

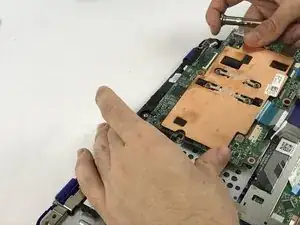

Поднимите материнскую плату с подлокотника и сборки клавиатуры.
