Замена клавиатуры Dell Inspiron 11-3164
Как видно на изображении, заменяется вся панель. Для выполнения этой процедуры необходимо разобрать пластиковую крышку, удерживающую узел клавиш к панели клавиатуры. После разделения узел клавиш и панель клавиатуры потребуется склеить обратно. Возможно снять клавиши с клавиатуры, но при этом может произойти повреждение. Поэтому обслуживание узла клавиатуры решительно не рекомендуется.
Шаг 1

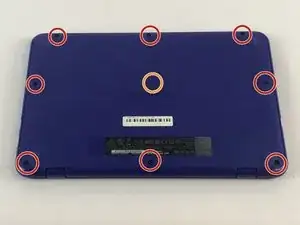

Поместите ноутбук крышкой вниз, чтобы увидеть первый ряд винтов на нижней крышке. Отверткой J1 с крестообразным наконечником выкрутите восемь (8) винтов длиной 60 мм.

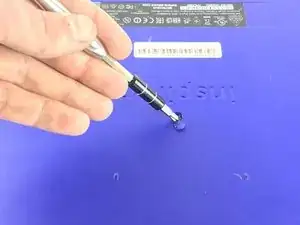

Металлической лопаткой снимите пластиковую крышку, чтобы открыть доступ к последнему винту.
Отверткой J1 выкрутите оставшийся винт длиной 60 мм.
Шаг 2
Металлической лопаткой разомкните нижнюю крышку, работая по краям.
При разделении половин нижней крышки аккуратно перемещайте лопатку вверх и вниз, чтобы не повредить кабель платы USB/аудио внутри.

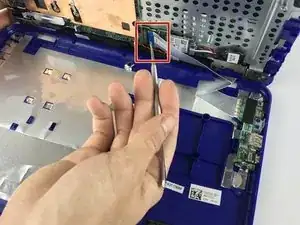

Пинцетом отключите кабель платы USB/аудио.
Отставьте нижнюю крышку в сторону.
Шаг 3
Отверткой J1 выкрутите три (3) винта крепления батареи длиной 40 мм.
Шаг 4
Пинцетом отключите разъём батареи.
Снимите аккумуляторный блок.
Шаг 5

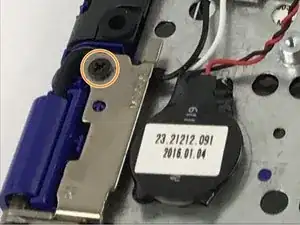

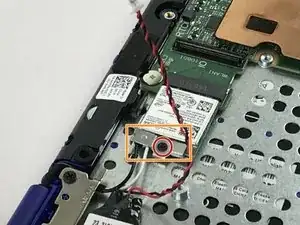

Удалите винт кронштейна M2 x 3 мм.
Снимите металлический кронштейн.

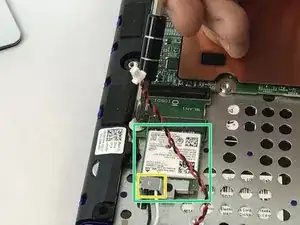

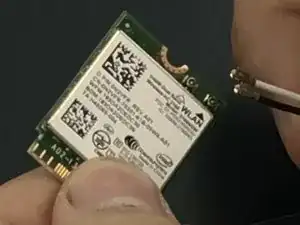

Пинцетом отсоедините белый и чёрный антенные кабели, подключенные к модулю беспроводной сети.
Снимите модуль беспроводной сети.
Шаг 6
Пинцетом отключите батарейку CMOS.
Пинцетом извлеките батарейку CMOS.
Шаг 7

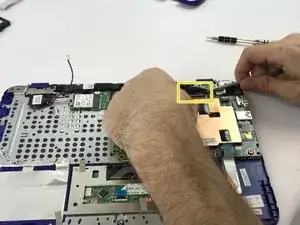

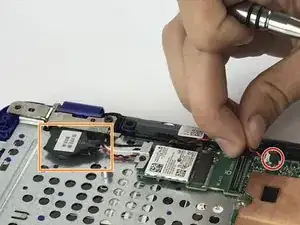

Пинцетом отключите кабель разъёма питания (DC Jack).
Отвёрткой Phillips #0 ослабьте винт M2 x 3 мм.
Пинцетом снимите разъём питания.
Шаг 8

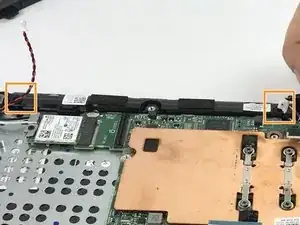

Пинцетом отключите кабель динамика.
Пинцетом снимите динамик.
Шаг 9
Отвёрткой Phillips #0 выкрутите винт M2 x 3 мм.
Снимите металлический кронштейн.

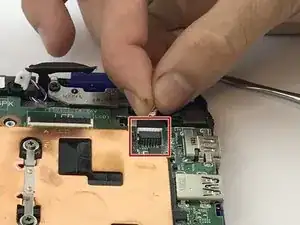

Пинцетом отключите кабель дисплея.
Шаг 10

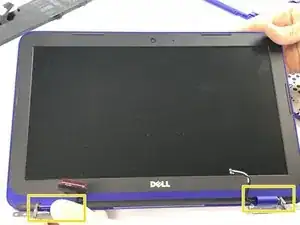

Отвёрткой Phillips #0 отвинтите 2 петлевых винта слева и справа M2.5 x 5 мм.
Отвёрткой Phillips #0 отвинтите винт кронштейна кабеля дисплея M2.5 x 5 мм.
Пинцетом снимите ЖК-экран.
Шаг 11

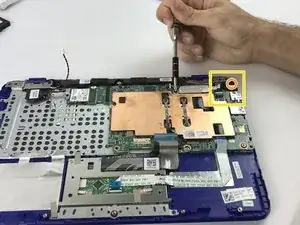

Отвёрткой Phillips #0 ослабьте 4 винта, удерживающие медную пластину.
Пинцетом снимите медную пластину.
Шаг 12

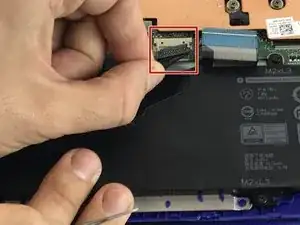

Пинцетом отключите кабель клавиатуры.
Пинцетом отключите кабель тачпада.
Отвёрткой Phillips #00 ослабьте четыре (4) винта M2 x 2 мм.

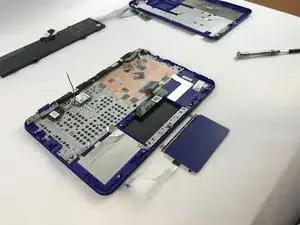

Осторожно снимите сенсорную панель. У мастера остаются верхняя панель с подлокотником и узел клавиатуры.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
