Замена узла дисплея Dell Chromebook 13 3380

ВНИМАНИЕ: Сенсорный ЖК-узел предварительно собран с рамкой ЖК-дисплея, дочерней платой сенсора касания, кабелем сенсора касания, кабелем дисплея и модулем камеры, поэтому его нельзя разбираать дальше и он подлежит замене только в сборе.

Следуйте процедурам из раздела «Перед работой внутри компьютера».

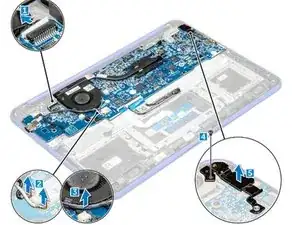

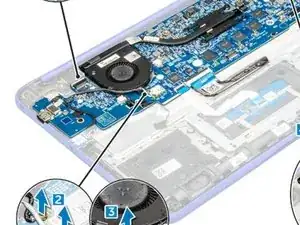

Отключите кабель eDP.

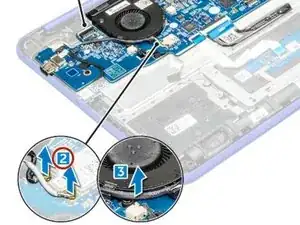

Отключите антенные кабели от карты WLAN.

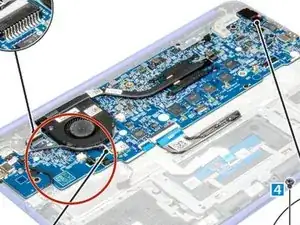

Выведите кабель WLAN из направляющего элемента на вентиляторе.

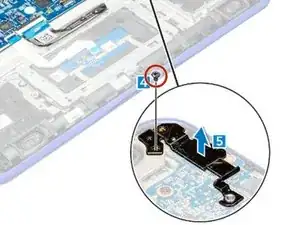

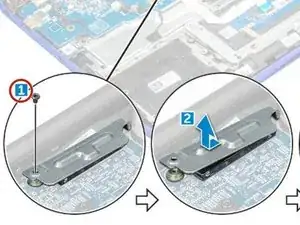

Удалите винт M1.6xL2, который фиксирует разъем питания к шарниру дисплея.

Снимите разъем питания с системной платы.

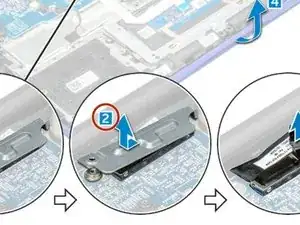

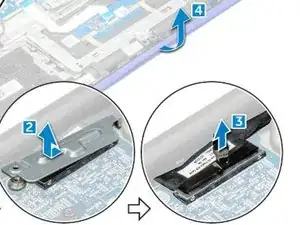

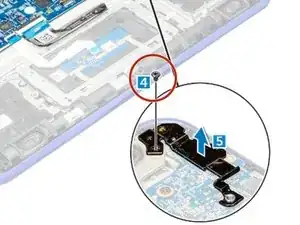

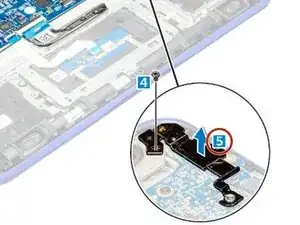

Удалите винт M1.6xL2, фиксирующий металлическую скобу, закрывающую разъем кабеля дисплея.

Снимите металлическую скобу с компьютера.

Отключите кабель дисплея от его разъема на системной плате.

Переверните компьютер.

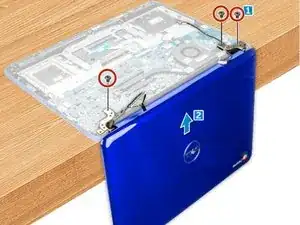

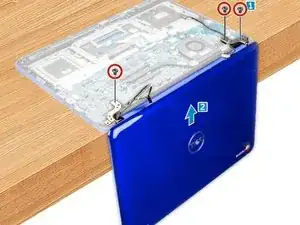

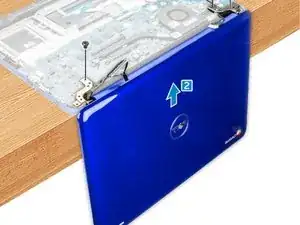

Удалите винты M2xL4 [1] и поднимите узел дисплея, чтобы отделить его от компьютера.

Установите НОВЫЙ узел дисплея, совместив его с держателями винтов на компьютере.

Затяните винты M1.6xL2, чтобы зафиксировать узел дисплея на компьютере.

Переверните компьютер.

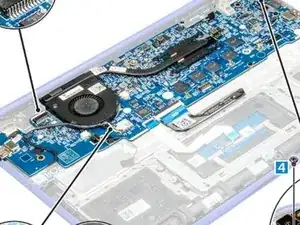

Подключите кабель дисплея к разъему.

Установите металлическую скобу над разъемом дисплея и затяните винт, чтобы закрепить кабель дисплея на компьютере.

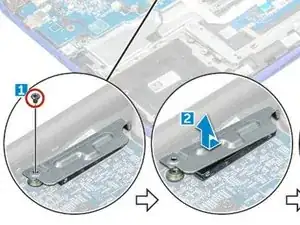

Установите разъем питания на системную плату и затяните винт, чтобы закрепить его на шарнире дисплея.

Проложите кабель карты WLAN по направляющему на вентиляторе, затем снова подключите антенные кабели к карте WLAN.

Подключите кабель eDP к его разъему на системной плате.
