Замена материнской платы Dell Chromebook 13-7310
Неисправная материнская плата — серьёзная проблема и может быть неудобна для устранения, но это не обязательно сложно! Следуя этому быстрому и простому руководству по замене материнской платы, Вы сможете вновь запустить свой Chromebook в кратчайшие сроки!
Шаг 1
Удалите одиннадцать винтов Phillips #1 длиной 3 мм.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно снять заднюю панель.
Проще поддеть панель возле угла.
Шаг 3
Оторвите соединительный кабель от батареи пальцами. Крепко возьмитесь за провод как можно ближе к разъёму на материнской плате и тяните строго назад.
Шаг 4
Снимите четыре винта по 2 мм по бокам батареи.
Шаг 5
Чтобы извлечь батарею, приподнимите одну сторону, чтобы подвести под неё пальцы, и выньте её.
Шаг 6
Отверткой Phillips #1 удалите винт 1 мм в сетевой карте.
Шаг 7

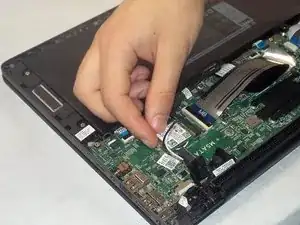

Отсоедините сетевую карту от разъёма на материнской плате.
Шаг 8

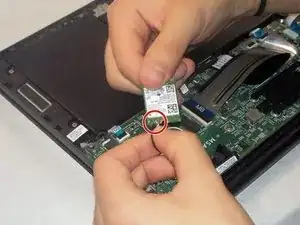

Отключите 2 кабельных разъёма от сетевой карты.
Если кабели застряли, продолжайте аккуратно покачивать ими, пока они не отсоединятся.
Шаг 9

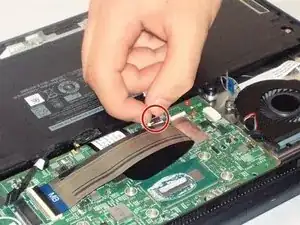

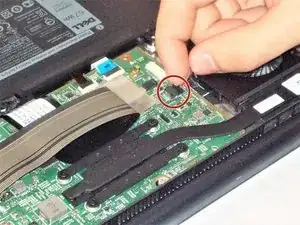

Осторожно потяните, чтобы отсоединить разъём вентилятора.
Шаг 10

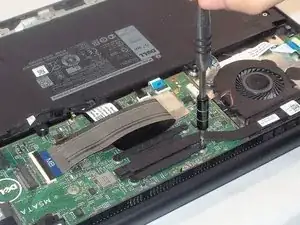

Снимите 4 винта, фиксирующие радиатор.
Шаг 11

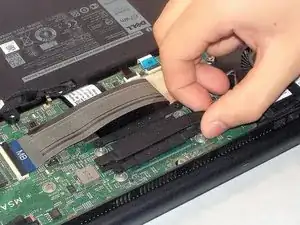

Снимите радиатор.
Шаг 12

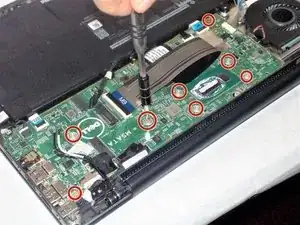

Удалите восемь винтов 2 мм, фиксирующих материнскую плату.
Шаг 13

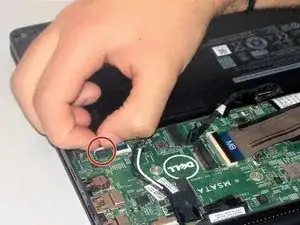

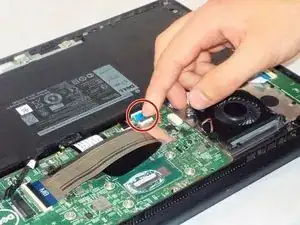

Отсоедините кабель индикатора зарядки светодиода, потянув вверх за разъём.
Шаг 14
Осторожно снимите кабель.
Шаг 15

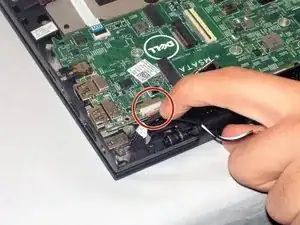

Потяните за язычок разъёма, чтобы освободить кабель платы ввода-вывода.
Шаг 16

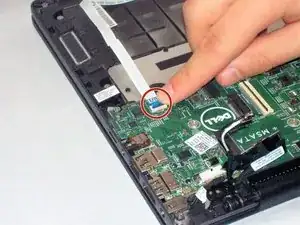

Потяните за язычок разъёма, чтобы освободить кабель тачпада.
Шаг 17
Освободите кабель подсветки клавиатуры.
Шаг 18
Освободите кабель клавиатуры.
Если он приклеен к материнской плате, аккуратно отделите его.
Шаг 19
Освободите кабель eDP.
Шаг 20

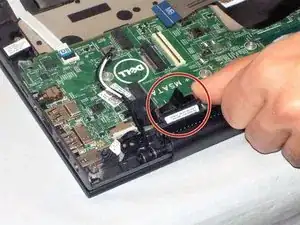

Освободите кабель питания (dc-in).
Шаг 21

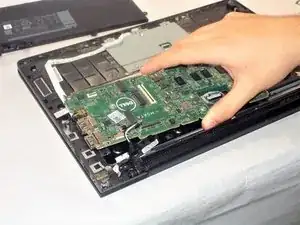

Осторожно приподнимите материнскую плату и извлеките её.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
