Замена клавиатуры Dell Chromebook 13-7310

Удалите одиннадцать винтов Филлипс #1 длиной 3 мм.

Используйте пластиковый инструмент для открытия, чтобы аккуратно снять заднюю панель.

Проще всего приподнять около угла.

Отсоедините соединительный кабель от аккумуляторного блока пальцами. Крепко возьмитесь за провод как можно ближе к разъему на плате и потяните прямо назад.

Удалите четыре винта длиной 2 мм по бокам аккумулятора.

Чтобы снять аккумулятор, приподнимите одну сторону, чтобы просунуть под него пальцы, и поднимите вверх.

Аккуратно потяните, чтобы отключить разъем вентилятора.

Удалите 4 винта, фиксирующие радиатор.

Снимите радиатор.

Удалите восемь винтов длиной 2 мм, фиксирующих материнскую плату.

Отсоедините кабель индикатора зарядки светодиода, подняв разъем вверх.

Аккуратно снимите кабель.

Поднимите язычок разъема, чтобы освободить кабель платы ввода-вывода.

Поднимите язычок разъема, чтобы освободить кабель тачпада.

Отсоедините кабель подсветки клавиатуры.

Отсоедините кабель клавиатуры.

Если кабель приклеен к материнской плате, аккуратно отклейте его.

Отсоедините кабель eDP.

Отсоедините кабель питания (DC-in).

Аккуратно приподнимите материнскую плату для её извлечения.

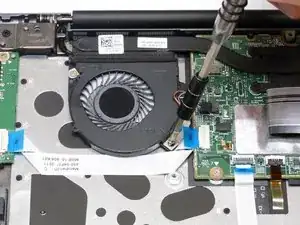

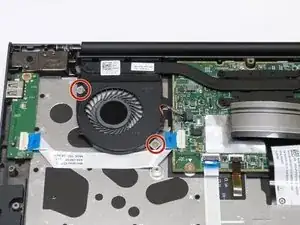

Используя отвёртку Филлипс #1, удалите два винта длиной 2 мм, фиксирующие сборку вентилятора.

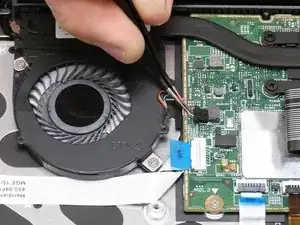

С помощью ногтей потяните кабели вентилятора, чтобы освободить их от материнской платы.

На фото показаны пинцеты для наглядности компонентов. НЕ используйте пинцеты для снятия кабелей — они могут быть повреждены.

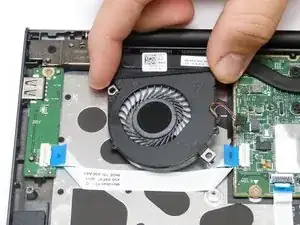

Наконец, снимите сборку вентилятора с компьютера.

Удалите один винт длиной 2 мм, фиксирующий плату ввода-вывода к корпусу.

Поднимите разъём, чтобы отсоединить кабель платы ввода-вывода от материнской платы.

Проще тянуть за синюю ленту.

Снимите плату ввода-вывода.

Удалите все винты.

Все винты для клавиатуры будут отмечены буквой «K» рядом с ними.

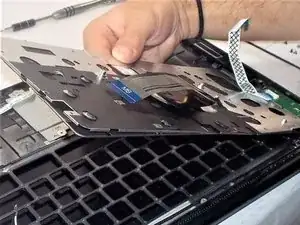

Аккуратно приподнимите клавиатуру и извлеките её.

Этот шаг не требует больших усилий. Если приходится применять много силы, проверьте, не пропустили ли вы винт.
