Замена плат ввода/вывода Dell Chromebook 13-7310
У вас проблемы с наушниками или USB-портами? Плата ввода/вывода может быть источником вашей проблемы. Вот простое и быстрое руководство по замене платы ввода/вывода, чтобы ваши устройства снова заработали!
Шаг 1

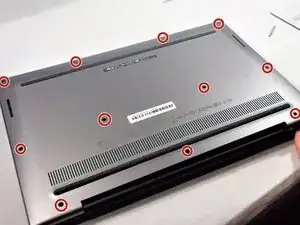

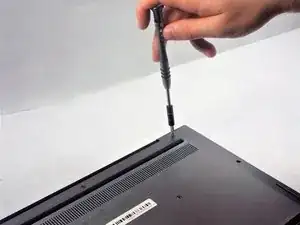

Удалите одиннадцать винтов Phillips #1 длиной 3 мм.
Шаг 2

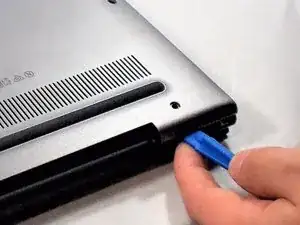

Используйте пластиковый инструмент для открытия, чтобы осторожно снять заднюю панель.
Легче открывать панель в районе угла.
Шаг 3

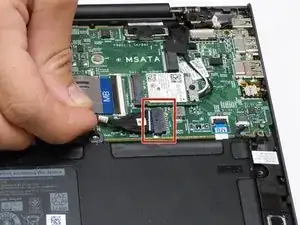

С помощью пальцев отключите соединительный кабель от батареи. Убедитесь, что крепко захватили кабель ближе к соединению с материнской платой, и тяните назад.
Шаг 4

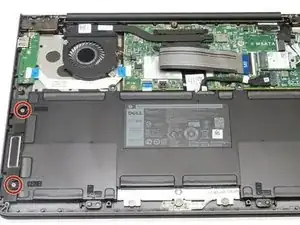

Удалите четыре винта длиной 2 мм по бокам батареи.
Шаг 5
Чтобы удалить батарею, поднимите один край, чтобы подцепить ее пальцами, и поднимите.
Шаг 6

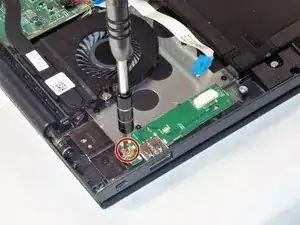

Удалите единственный винт длиной 2 мм, который крепит плату ввода/вывода к ноутбуку.
Шаг 7

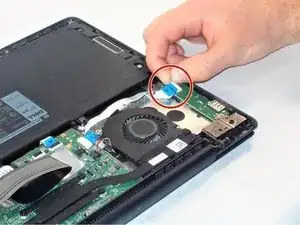

Поднимите разъем, чтобы освободить кабель платы ввода/вывода от материнской платы.
Легче тянуть за синий язычок.
Шаг 8
Удалите плату ввода/вывода.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
