Замена узла дисплея Dell Alienware M17x R4

ВНИМАНИЕ: Перед работой внутри компьютера прочтите информацию о безопасности, поставленную с компьютером, и выполните шаги в разделе «Перед началом работы».

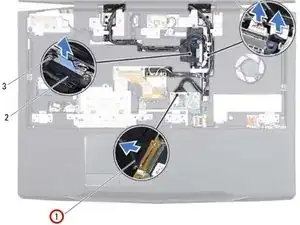

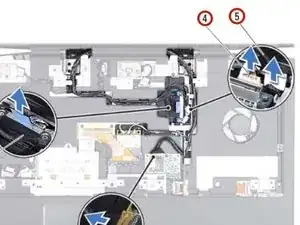

Ослабьте невыворачивающиеся винты, фиксирующие кабель дисплея на системной плате.

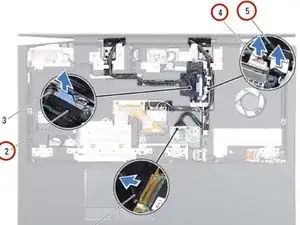

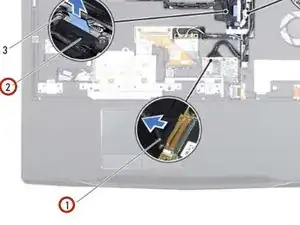

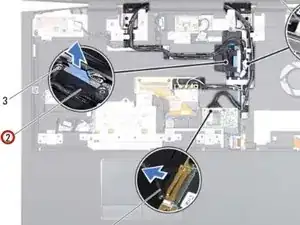

Потяните за язычок, чтобы отсоединить кабель дисплея от разъёма на системной плате.

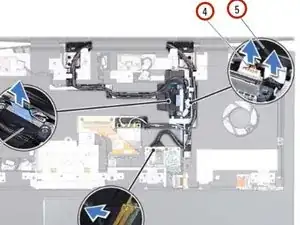

Отсоедините кабель камеры и инфракрасный кабель от соответствующих разъёмов системной платы.

Обратите внимание на прокладку кабеля дисплея, кабеля камеры, инфракрасного кабеля, кабеля карты wirelessHD и антенн Mini-Card и вытащите кабели из направляющих на сборке подставки для ладоней.

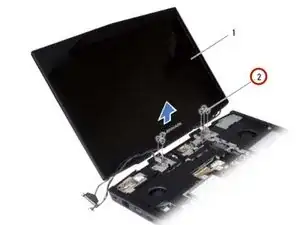

Снимите винты, которыми узел дисплея крепится к основанию компьютера.

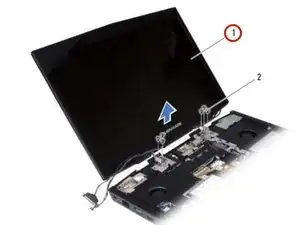

Поднимите узел дисплея и снимите его с компьютера.

Установите НОВЫЙ узел дисплея на место и закрутите винты, которыми узел дисплея крепится к основанию компьютера.

Проложите кабель дисплея, кабель камеры, инфракрасный кабель, кабель карты wirelessHD и антенны Mini-Card через направляющие на сборке подставки для ладоней.

Подключите кабель дисплея к разъёму на системной плате.

Затяните невыворачивающиеся винты, фиксирующие кабель дисплея на системной плате.

Подключите кабель камеры и инфракрасный кабель к соответствующим разъёмам системной платы.
