Замена жесткого диска Dell Alienware M17x R3
В этом руководстве мы покажем Вам, как удалить и заменить жесткий диск.
Шаг 1
ВНИМАНИЕ: Перед началом работы внутри компьютера ознакомьтесь с инструкцией по технике безопасности, прилагаемой к устройству.
ОСТОРОЖНО: Чтобы избежать электростатического разряда, заземлите себя с помощью антистатического браслета или периодически прикасайтесь к неокрашенной металлической поверхности (например, к разъему на корпусе компьютера).

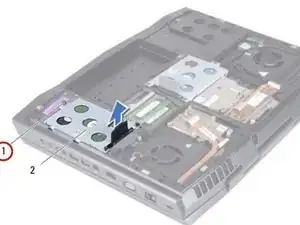

Ослабьте три винта с фиксацией, которые крепят блок жесткого диска к корпусу компьютера.
Шаг 2

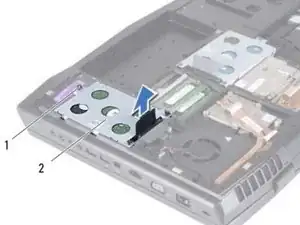

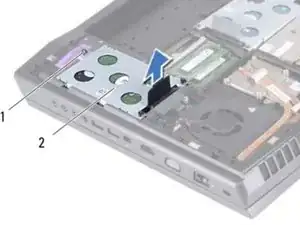

Используя язычок, поднимите блок жесткого диска, чтобы отсоединить его от разъема на системной плате.
Шаг 3
Извлеките блок жесткого диска из корпуса компьютера.
Шаг 4

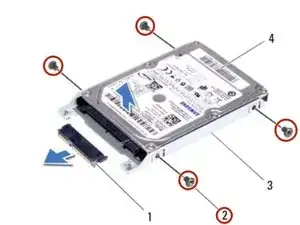

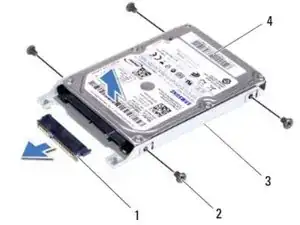

Снимите четыре винта, фиксирующих жесткий диск на кронштейне.
Шаг 5

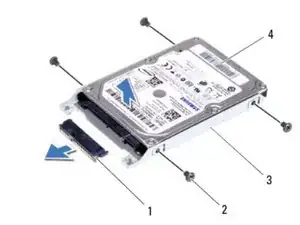

Поднимите жесткий диск с кронштейна.
Шаг 6

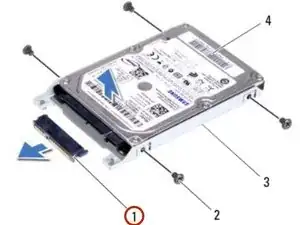

Снимите переходник с жесткого диска.
Шаг 7

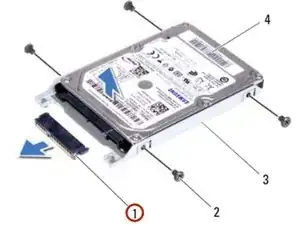

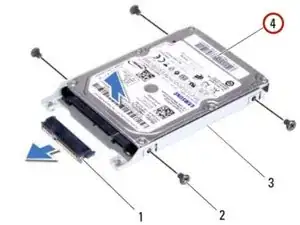

Подключите переходник к НОВОМУ жесткому диску.
Шаг 8

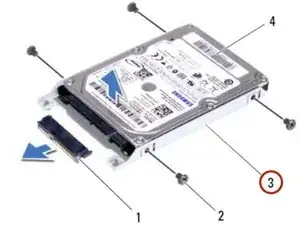

Установите жесткий диск в кронштейн.
Шаг 9

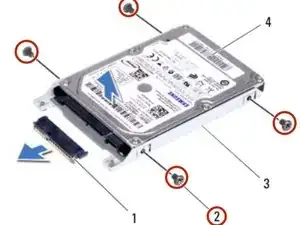

Установите на место четыре винта, фиксирующих жесткий диск на кронштейне.
Шаг 10

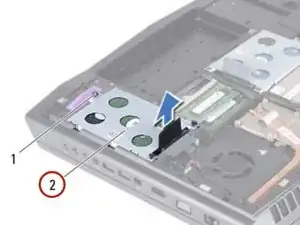

Совместите разъем на жестком диске с разъемом на системной плате и нажмите на диск, пока он полностью не зафиксируется.
Шаг 11
Затяните три винта с фиксацией, которые крепят блок жесткого диска к корпусу компьютера.
Завершение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
